     Trong thiết kế và thi công kết cấu công trình, việc phân tích dầm đơn và dầm đôi đóng vai trò then chốt quyết định đến độ bền, khả năng chịu tải và chi phí đầu tư của toàn bộ dự án. Dầm là cấu kiện chịu lực chính trong hệ kết cấu, ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ công trình, đặc biệt trong nhà xưởng công nghiệp, cầu trục, nhà thép tiền chế và công trình dân dụng.

     Hiện nay, nhiều doanh nghiệp và chủ đầu tư thường phân vân giữa việc lựa chọn dầm đơn hay dầm đôi vì mỗi loại có đặc điểm cấu tạo, nguyên lý làm việc và phạm vi ứng dụng khác nhau. Nếu lựa chọn sai phương án, công trình có thể bị đội chi phí, giảm hiệu quả sử dụng hoặc không đảm bảo an toàn khai thác lâu dài.

     Bài viết này sẽ giúp bạn:

• Hiểu rõ cấu tạo dầm đơn và cấu tạo dầm đôi

• Nắm được nguyên lý chịu lực của từng loại

  • So sánh dầm đơn và dầm đôi theo từng tiêu chí kỹ thuật

  • Biết khi nào nên sử dụng dầm đơn, khi nào nên chọn dầm đôi

• Tối ưu chi phí nhưng vẫn đảm bảo hiệu quả kết cấu

     Nếu bạn là kỹ sư kết cấu, chủ đầu tư nhà xưởng hoặc doanh nghiệp đang tìm giải pháp thiết kế tối ưu, nội dung dưới đây sẽ giúp bạn có cái nhìn toàn diện và đưa ra quyết định chính xác nhất.

     1. Tổng quan về dầm trong kết cấu xây dựng

VKLIFT- Dầm trong xây dựng

     1.1. Dầm Là Gì? Khái Niệm Trong Cơ Học Kết Cấu

     - Dầm là gì?

     Dầm (Beam) là cấu kiện chịu lực dạng thanh, có chiều dài lớn hơn nhiều so với chiều rộng và chiều cao, được thiết kế để chịu tải trọng vuông góc với trục dọc của nó. Trong hệ kết cấu, dầm đóng vai trò truyền tải trọng từ sàn, mái, tường hoặc thiết bị xuống cột và móng.

     Nói cách khác, khi tìm hiểu dầm là gì, ta có thể hiểu đây là bộ phận chịu lực chính trong hệ khung kết cấu của nhà dân dụng, nhà xưởng, cầu đường và công trình công nghiệp.

• Vai trò chịu uốn và chịu cắt của dầm

     Trong cơ học kết cấu, dầm chủ yếu làm việc theo hai dạng nội lực chính:

•  Chịu uốn (Mô men uốn)

     Khi tải trọng tác dụng xuống dầm, cấu kiện sẽ xuất hiện mô men uốn làm cho:

• Phần trên của dầm chịu nén

• Phần dưới của dầm chịu kéo

     Đây là nguyên lý cơ bản trong thiết kế dầm bê tông cốt thép và dầm thép. Thép được bố trí ở vùng chịu kéo để tăng khả năng chịu lực.

•  Chịu lực cắt

     Ngoài mô men uốn, dầm còn chịu lực cắt tập trung lớn tại vùng gần gối tựa. Nếu không tính toán chính xác lực cắt, dầm có thể bị phá hoại do nứt xiên hoặc trượt cắt.

     Trong quá trình phân tích dầm đơn và dầm đôi, việc xác định chính xác mô men uốn và lực cắt là bước quan trọng để lựa chọn tiết diện và vật liệu phù hợp.

     1.2.  Phân Loại Dầm Phổ Biến Trong Xây Dựng

     Việc phân loại dầm giúp kỹ sư xác định đúng giải pháp thiết kế cho từng loại công trình. Dầm có thể được phân loại theo nhiều tiêu chí khác nhau như vật liệu, hình dạng và sơ đồ chịu lực.

•  Phân Loại Dầm Theo Vật Liệu

     Đây là cách phân loại phổ biến nhất trong thực tế thi công.

•  Dầm bê tông cốt thép:

     Dầm bê tông cốt thép là loại dầm sử dụng bê tông chịu nén và thép chịu kéo, kết hợp với nhau để tăng khả năng chịu uốn và chịu cắt.

     Ưu điểm:

• Giá thành hợp lý

• Phù hợp công trình dân dụng

• Độ bền cao

     Ứng dụng:

• Nhà ở dân dụng

• Chung cư

• Trường học, bệnh viện

     Dầm thép:

     Dầm thép được chế tạo từ thép hình (I, H, U…) hoặc thép tổ hợp hàn. Đây là loại dầm có khả năng chịu tải lớn, thi công nhanh và thường sử dụng trong nhà xưởng công nghiệp.

     Ưu điểm:

• Trọng lượng nhẹ

• Khả năng vượt nhịp lớn

• Phù hợp nhà thép tiền chế

     Ứng dụng:

• Nhà xưởng

• Cầu trục

• Công trình công nghiệp

      Dầm liên hợp (Composite Beam)

     Dầm liên hợp là sự kết hợp giữa thép và bê tông nhằm tận dụng ưu điểm của cả hai vật liệu. Thường thấy trong nhà cao tầng và công trình yêu cầu tải trọng lớn.

     Ưu điểm:

• Tăng độ cứng

• Giảm chiều cao tiết diện

• Hiệu quả kinh tế cao trong công trình lớn

• Phân Loại Dầm Theo Hình Dạng

     Dựa vào tiết diện ngang, dầm có thể chia thành:

• Dầm chữ I

• Dầm chữ H

• Dầm chữ T

• Dầm hộp

• Dầm tổ hợp

     Mỗi loại hình dạng có đặc điểm phân bố ứng suất khác nhau và ảnh hưởng trực tiếp đến khả năng chịu uốn.

     Ví dụ:

• Dầm chữ I tối ưu cho chịu uốn

• Dầm hộp có khả năng chống xoắn tốt

• Dầm tổ hợp phù hợp tải trọng lớn

      Phân Loại Dầm Theo Sơ Đồ Chịu Lực

     Trong thiết kế kết cấu, sơ đồ chịu lực của dầm ảnh hưởng trực tiếp đến nội lực và độ võng.

     Một số sơ đồ phổ biến gồm:

• Dầm đơn

• Dầm liên tục

• Dầm khung

• Dầm công xô

     Mỗi sơ đồ có đặc điểm phân bố mô men và lực cắt khác nhau. Khi thực hiện phân tích dầm đơn và dầm đôi, kỹ sư cần xác định rõ sơ đồ chịu lực để tính toán chính xác nội lực và độ ổn định.

     2. PHÂN TÍCH DẦM ĐƠN (SINGLE BEAM)

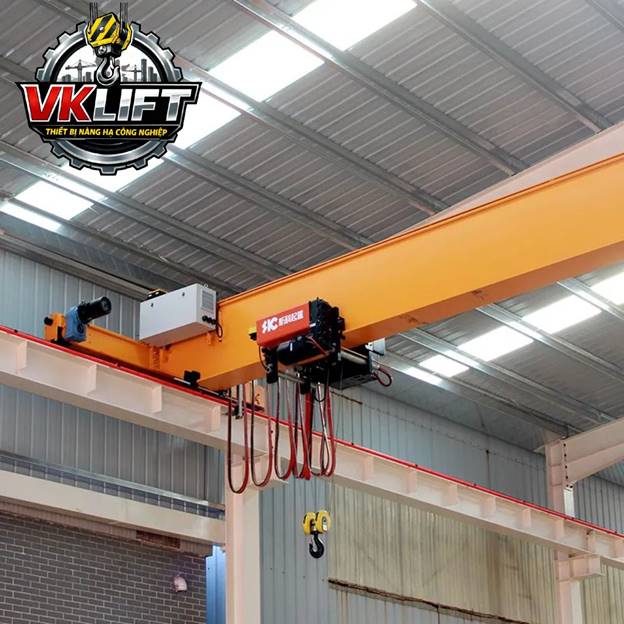

VKLIFT- Dầm đơn lắp đặt trong xưởng

     2.1.  Dầm đơn là gì?

     Dầm đơn (hay còn gọi là dầm một nhịp) là cấu kiện chịu lực dạng thanh, có một nhịp làm việc chính và được đỡ bởi hai gối tựa ở hai đầu. Đây là loại dầm cơ bản và phổ biến nhất trong thiết kế kết cấu xây dựng.

     Trong cơ học kết cấu:

• Dầm đơn chịu tải trọng thẳng đứng (tĩnh tải, hoạt tải).

• Nội lực chủ yếu gồm: mô men uốn (M) và lực cắt (Q).

• Thường gặp trong kết cấu bê tông cốt thép, kết cấu thép, và sàn nhà dân dụng.

     Đặc điểm nhận diện:

• Có 1 nhịp duy nhất

• Không liên tục qua nhiều gối

• Sơ đồ tính đơn giản → dễ phân tích và thiết kế

     2.2. Cấu tạo dầm đơn

     Tùy theo vật liệu (thép hoặc bê tông cốt thép), cấu tạo dầm đơn có thể khác nhau. Với dầm thép hình chữ I hoặc H, cấu tạo gồm:

     Bản cánh (Flange)

• Nằm ở phía trên và dưới dầm.

• Chịu mô men uốn là chính.

• Khi dầm chịu tải:

  • Cánh trên → chịu nén

  • Cánh dưới → chịu kéo

• Bản cánh càng rộng và dày → khả năng chịu mô men càng lớn.

     Bản bụng (Web)

• Nằm giữa hai bản cánh.

• Chịu lực cắt (Q).

• Chiều cao bản bụng ảnh hưởng trực tiếp đến:

  • Độ cứng dầm

  • Khả năng chống võng

     Ví dụ thực tế:

• Dầm thép I200: chiều cao khoảng 200mm

• Dầm I300: chiều cao khoảng 300mm
  → Dầm càng cao → độ võng giảm đáng kể

      Thép gia cường (nếu có):

     Áp dụng khi:

• Nhịp lớn

• Tải trọng lớn

• Cần tăng khả năng chịu lực

     Tác dạng gia cường:

• Sườn tăng cứng

• Bản tăng cường bụng dầm

• Thép bổ sung trong dầm bê tông

     2.3. Nguyên lý làm việc của dầm đơn

     - Phân bố mô men uốn

     Khi dầm đơn chịu tải phân bố đều:

• Mô men lớn nhất xuất hiện tại giữa nhịp

• Hai đầu gối có mô men gần bằng 0

     Ví dụ tính toán:

     Với nhịp 6m và tải trọng 10kN trên mỗi mét dài

     Mô men lớn nhất xấp xỉ 45 kNm

     Điều này giải thích vì sao khu vực giữa nhịp luôn được bố trí nhiều thép chịu lực hơn.

• Lực cắt

     Lực cắt lớn nhất xuất hiện tại hai gối tựa.

     Lực cắt quyết định:

• Chiều dày bản bụng dầm thép

• Mật độ thép đai trong dầm bê tông cốt thép

      Độ võng dầm

     Độ võng là chỉ tiêu quan trọng trong thiết kế dầm đơn.

     Theo tiêu chuẩn xây dựng, độ võng cho phép thường nằm trong khoảng:

• L chia 250 đến L chia 400

     Độ võng tăng rất nhanh khi nhịp tăng. Nếu nhịp tăng gấp đôi thì độ võng có thể tăng lên nhiều lần, do đó cần kiểm soát chặt chẽ trong thiết kế.

     2.4  Ưu điểm của dầm đơn

     - Thi công đơn giản

• Sơ đồ tính dễ

• Không yêu cầu kỹ thuật phức tạp

     Chi phí thấp

• Ít vật liệu hơn dầm liên tục

• Không cần tính toán siêu tĩnh

     Phù hợp nhịp nhỏ – trung bình

• Nhịp hiệu quả: 3m – 8m

• Phù hợp nhà dân, nhà xưởng nhỏ

     2.5. Nhược điểm của dầm đơn

     -  Hạn chế tải trọng lớn

• Không phân phối nội lực như dầm liên tục

• Mô men tập trung tại giữa nhịp

     Độ võng cao khi nhịp dài

• Với nhịp > 10m:

  • Kích thước dầm phải tăng mạnh

  • Tốn vật liệu

  • Giảm hiệu quả kinh tế

     Với công trình nhịp lớn (15–30m), thường chuyển sang:

• Dầm liên tục

• Dầm tổ hợp

• Dàn thép

     2.6. Ứng dụng thực tế của dầm đơn

• Nhà dân dụng

• Nhà xưởng nhỏ

• Hệ sàn bê tông cốt thép

     3. PHÂN TÍCH DẦM ĐÔI TRONG KẾT CẤU THÉP CÔNG NGHIỆP

       VKLIFT- Cấu tạo dầm trong công nghiệp

     3.1. DẦM ĐÔI là gì

     - DẦM ĐÔI là hệ kết cấu gồm hai dầm thép đặt song song và được liên kết bằng hệ giằng ngang nhằm làm việc đồng thời như một cấu kiện chịu lực thống nhất.

     Khác với dầm đơn chỉ có một tiết diện chịu lực, KẾT CẤU DẦM ĐÔI sử dụng hai dầm chính để:

• Tăng khả năng chịu mô men uốn

• Tăng độ cứng tổng thể

• Giảm độ võng khi vượt nhịp lớn

• Tăng ổn định chống xoắn

     Trong thực tế, DẦM THÉP CHỊU TẢI LỚN dạng dầm đôi thường được sử dụng cho nhịp từ 10 m đến 25 m, thậm chí lớn hơn tùy theo tải trọng thiết kế.

     Phân biệt DẦM ĐÔI và dầm hộp

     Nhiều doanh nghiệp nhầm lẫn giữa DẦM ĐÔI và dầm hộp.

     Dầm đôi:

• Gồm hai dầm I hoặc H riêng biệt

• Có hệ giằng liên kết

• Tiết diện không khép kín hoàn toàn

• Thi công linh hoạt và tối ưu chi phí hơn dầm hộp

     Dầm hộp:

• Tiết diện dạng hộp kín

• Chống xoắn rất cao

• Thường dùng cho cầu thép đặc biệt hoặc kết cấu yêu cầu độ cứng xoắn cực lớn

• Trong đa số nhà xưởng và công trình công nghiệp, GIẢI PHÁP KẾT CẤU DẦM ĐÔI mang lại hiệu quả kinh tế cao hơn.

     3.2. CẤU TẠO DẦM ĐÔI chi tiết:

     Hai bản bụng song song

     Một hệ DẦM ĐÔI NHÀ XƯỞNG bao gồm:

• Hai dầm thép hình I hoặc H

• Mỗi dầm có bản cánh và bản bụng riêng

• Khoảng cách giữa hai dầm thường từ 500 mm đến 1500 mm tùy tải trọng.

• Việc bố trí hai bản bụng song song giúp:

• Tăng mô men quán tính tổng thể

• Tăng đáng kể khả năng chịu uốn

• Tăng độ ổn định ngang

     Hệ giằng liên kết

• Hệ giằng có thể gồm:

• Giằng thép chữ V

• Bản liên kết ngang

• Thanh chống xoắn

     Vai trò của hệ giằng trong THIẾT KẾ DẦM ĐÔI:

• Phân phối tải đều giữa hai dầm

• Hạn chế biến dạng lệch

• Tăng độ ổn định tổng thể

     Tăng độ cứng xoắn

     So với dầm đơn, DẦM ĐÔI có khả năng chống xoắn vượt trội do hai tiết diện làm việc đồng thời.

• Điều này đặc biệt quan trọng trong:

     DẦM ĐÔI CẦU TRỤC

• Kết cấu chịu tải lệch tâm

• Công trình có tải trọng động lớn

     3.3.  NGUYÊN LÝ CHỊU LỰC DẦM ĐÔI

     -  Phân phối tải trọng đều hơn

     - Khi chịu tải:

• Hai dầm cùng chia sẻ nội lực

• Mô men uốn được phân bổ giữa hai tiết diện

• Ứng suất trong mỗi dầm giảm đáng kể

• So với dầm đơn cùng kích thước, KẾT CẤU DẦM ĐÔI có thể tăng khả năng chịu tải từ 1.5 đến 2 lần.

• Khả năng chịu mô men lớn

• Nhờ mô men quán tính tổng tăng mạnh, DẦM THÉP NHỊP LỚN dạng dầm đôi có thể:

• Vượt nhịp 15 m đến 20 m mà vẫn kiểm soát tốt độ võng

• Hạn chế tăng chiều cao tiết diện quá mức

• Giảm nhu cầu bố trí thêm cột trung gian

     Điều này giúp doanh nghiệp tối ưu không gian sản xuất.

     Giảm độ võng đáng kể

     Độ võng là yếu tố ảnh hưởng trực tiếp đến:

• Độ bền lâu dài

• Cảm giác an toàn khi vận hành

• Độ chính xác của cầu trục

     Nhờ độ cứng cao hơn, DẦM ĐÔI NHÀ XƯỞNG đáp ứng dễ dàng giới hạn độ võng trong thiết kế công nghiệp.

     3.4. Ưu điểm nổi bật của DẦM ĐÔI

     - Chịu tải trọng lớn

     - Ổn định cao

     - Phù hợp nhịp lớn

     3.5. Nhược điểm của DẦM ĐÔI

     - Chi phí đầu tư cao hơn dầm đơn
     -  Khối lượng thép tăng
     - Chi phí gia công và lắp dựng có thể cao hơn 10 đến 25 phần trăm

     - Thi công phức tạp
     - Yêu cầu độ chính xác cao
     - Cần kiểm soát chặt chẽ liên kết giữa hai dầm

     Tuy nhiên, với công trình tải trọng lớn, lợi ích lâu dài thường vượt chi phí ban đầu.

     3.6. Ứng dụng thực tế của DẦM ĐÔI

     - DẦM ĐÔI CẦU TRỤC

     Ứng dụng phổ biến trong:

• Nhà xưởng cơ khí

• Nhà máy thép

• Nhà máy chế tạo thiết bị nặng

     Đảm bảo độ cứng và độ ổn định khi vận hành liên tục.

     Công trình công nghiệp nặng

     Phù hợp cho:

• Nhà máy sản xuất kết cấu thép

• Nhà máy đóng tàu

• Nhà máy chế tạo máy

     Yêu cầu DẦM THÉP CHỊU TẢI LỚN và độ bền cao.

     Cầu thép nhịp lớn

     Trong nhiều trường hợp, KẾT CẤU DẦM ĐÔI được sử dụng thay thế dầm hộp để:

• Tối ưu chi phí

• Dễ gia công

• Linh hoạt trong vận chuyển và lắp dựng

     BẢNG SO SÁNH DẦM ĐƠN VÀ DẦM ĐÔI TRONG KẾT CẤU THÉP:

     4. Xu Hướng Thiết Kế Kết Cấu Hiện Nay

     4.1. Tối ưu vật liệu – Hướng đi quan trọng của thiết kế kết cấu

     Ngày nay, tối ưu vật liệu kết cấu là yếu tố then chốt trong thiết kế công trình nhằm:

• Tăng hiệu quả sử dụng vật liệu

• Giảm chi phí xây dựng

• Giảm lượng khí thải carbon

• Tối ưu trọng lượng kết cấu

     Thay vì thiết kế theo kinh nghiệm truyền thống, các kỹ sư hiện đại sử dụng:

• Phân tích mô men và lực cắt chính xác để phân bố thép, bê tông đúng vị trí chịu lực

• Tối ưu hóa tiết diện dầm, cột và sàn (giảm thép dư, giảm bê tông không cần thiết)

     Với dầm thép nhịp 15 m sử dụng mô phỏng tối ưu, lượng thép có thể giảm 10–20% so với cách tính tay truyền thống mà vẫn đáp ứng 100% yêu cầu cấu tạo và chịu lực.

     4.2. Ứng dụng phần mềm phân tích kết cấu trong thiết kế hiện đại

     Hiện nay, phần mềm phân tích kết cấu là công cụ không thể thiếu trong thiết kế kết cấu hiện đại.

     Các phần mềm phổ biến và được sử dụng rộng rãi trong thiết kế kết cấu bao gồm:

• ETABS – Phân tích kết cấu tòa nhà cao tầng và sàn

• SAP2000 – Phân tích tổng thể cho kết cấu phức tạp

• Robot Structural Analysis – Phân tích thép và bê tông phức hợp

• Tekla Structural Designer – Tối ưu thiết kế và BIM

     Ứng dụng phần mềm giúp:

• Phân tích chính xác mô men uốn và lực cắt

• Mô phỏng biến dạng và độ võng thực tế trong 3D

• Phối hợp giữa các bộ phận thiết kế (BIM – Building Information Modeling)

• Tự động tối ưu hóa vật liệu và tiết diện

     4.3. Kết cấu thép tiền chế – Xu hướng nổi bật trong xây dựng hiện đại

     Kết cấu thép tiền chế là giải pháp kỹ thuật nổi bật nhất hiện nay trong các công trình:

• Nhà xưởng công nghiệp

• Trung tâm thương mại

• Nhà kho logistics

• Nhà cao tầng sử dụng kết cấu nhịp lớn

     Ưu điểm của kết cấu thép tiền chế:

• Thi công nhanh (giảm thời gian xây dựng từ 30% – 50% so với bê tông đổ tại chỗ)

• Lắp dựng dễ dàng, chính xác bằng kết cấu thép chế tạo sẵn

• Giảm phụ thuộc nhân công thời vụ

• Tái sử dụng thép khi cần tháo dỡ công trình

     So với bê tông cốt thép truyền thống, kết cấu thép tiền chế có thể:

• Giảm tổng trọng lượng công trình đến 30–40%

• Tăng tuổi thọ kết cấu mà vẫn đảm bảo an toàn theo tiêu chuẩn quốc tế

     Những từ khóa như kết cấu thép tiền chế, thiết kế nhà xưởng thép tiền chế, ưu điểm của kết cấu thép tiền chế đều là từ khóa hot trong lĩnh vực xây dựng công nghiệp và SEO ngành kỹ thuật.

     5. VKLIFT – Đơn vị cung cấp và lắp đặt cầu trục uy tín, chuyên nghiệp

     - VKLIFT định hướng trở thành đơn vị chuyên cung cấp và phân phối:

• Cầu trục dầm đơn

• Cầu trục dầm đôi

• Pa lăng điện

• Hệ ray và dầm đỡ cầu trục

• Thiết bị nâng hạ công nghiệp

     Điểm khác biệt của VKLIFT không chỉ nằm ở sản phẩm mà còn ở khả năng tư vấn kỹ thuật dựa trên:

• Tải trọng thực tế của doanh nghiệp

• Nhịp nhà xưởng

• Phương án kết cấu thép

• Khả năng mở rộng sản xuất trong tương lai

     Liên hệ VKLIFT để được tư vấn giải pháp kết cấu và cầu trục tối ưu

     Nếu doanh nghiệp của bạn đang:

• Thiết kế nhà xưởng mới

• Cải tạo nhà xưởng có cầu trục

• Cần nâng cấp tải trọng nâng hạ

• Tìm giải pháp cầu trục dầm đôi chịu tải lớn

     Hãy liên hệ ngay với VKLIFT để được tư vấn phương án phù hợp nhất.

     Việc lựa chọn đúng giải pháp kết cấu và thiết bị nâng hạ ngay từ đầu có thể giúp doanh nghiệp tiết kiệm từ 10 đến 20 phần trăm chi phí đầu tư và giảm rủi ro kỹ thuật trong suốt vòng đời công trình.

     Thông tin liên hệ của chúng tôi:

• Công ty: VNID – Cautruc.vn

• Hotline: 0979 670 025

• Email: vnidvietnam@gmail.com

• Website: cautruc.vn

• Địa chỉ: Số 18, Ngõ 6, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội

VKLIFT – Chính sách hậu mãi dài hạn, ưu đãi tốt, dịch vụ chất lượng, thiết bị đạt chuẩn.
