Kết cấu thép dầm chính cầu trục được thiết kế như thế nào?

        1. Dầm chính cầu trục là gì và vì sao đây là bộ phận quan trọng nhất?

VKLIFT – đơn vị cung cấp và lắp đặt thiết bị nâng hạ tại Việt Nam

        Trong toàn bộ hệ thống cầu trục, kết cấu thép dầm chính cầu trục được xem là “xương sống” chịu lực chính. Đây là bộ phận quyết định trực tiếp đến:

• Khả năng chịu tải

• Độ võng

• Độ ổn định vận hành

• Tuổi thọ toàn hệ thống

        Một thiết kế dầm chính không đạt chuẩn có thể dẫn đến rung lắc, mỏi kim loại, biến dạng vĩnh viễn hoặc thậm chí mất an toàn trong quá trình vận hành.

        Vì vậy, khi tìm hiểu thiết kế dầm chính cầu trục, doanh nghiệp không chỉ nên quan tâm đến tải trọng nâng bao nhiêu tấn, mà cần hiểu rõ cấu trúc và nguyên lý tính toán phía sau.

        1.1 Vai trò của dầm chính trong hệ thống cầu trục

        Dầm chính là bộ phận:

• Chịu toàn bộ tải trọng nâng

• Đỡ xe con và pa lăng di chuyển

• Truyền lực xuống dầm biên và bánh xe

• Phân bố tải trọng xuống ray và cột nhà xưởng

        Trong cầu trục 1 dầm, toàn bộ tải tập trung vào một dầm duy nhất.
        Trong cầu trục 2 dầm, tải trọng được phân bố lên hai dầm chính song song.

        Điều này cho thấy, kết cấu thép dầm chính cầu trục phải được tính toán cực kỳ chính xác về:

• Mô men uốn

• Ứng suất cho phép

• Độ võng giới hạn

• Ổn định tổng thể

        Nếu dầm chính yếu, toàn bộ hệ thống sẽ mất ổn định dù các bộ phận khác đạt chuẩn.

        1.2 Dầm chính chịu những loại tải trọng nào?

        Khi thiết kế dầm chính cầu trục, kỹ sư không chỉ tính tải trọng nâng danh nghĩa (5 tấn, 10 tấn, 20 tấn…) mà phải xét đến nhiều loại tải trọng khác nhau:

        Tải trọng tĩnh

• Trọng lượng vật nâng

• Trọng lượng pa lăng

• Trọng lượng xe con

        Tải trọng động

        Xuất hiện khi:

• Nâng hạ tải

• Di chuyển ngang

• Phanh đột ngột

        Tải trọng động thường được nhân thêm hệ số theo tiêu chuẩn như:

• FEM

• CMAA

        Tải trọng bản thân kết cấu

• Trọng lượng chính dầm thép

• Hệ sườn tăng cứng

• Bản cánh, bản bụng

        Chính vì chịu đồng thời nhiều loại tải trọng, nên thiết kế kết cấu thép dầm chính cầu trục không thể làm theo kinh nghiệm cảm tính mà bắt buộc phải tính toán kỹ thuật chi tiết.

        1.3 Hậu quả khi thiết kế dầm chính không đạt chuẩn

        Từ kinh nghiệm thực tế trong ngành nâng hạ, các sự cố thường gặp khi thiết kế dầm chính sai bao gồm:

• Độ võng vượt giới hạn L/700

• Rung lắc khi xe con di chuyển

• Nứt mối hàn sau thời gian sử dụng

• Ray lệch tim do phân bố lực không đều

• Tăng chi phí bảo trì và gia cố

        Trong trường hợp nghiêm trọng, dầm có thể bị biến dạng vĩnh viễn, buộc phải thay thế toàn bộ – gây thiệt hại lớn cho doanh nghiệp.

        Do đó, việc hiểu rõ kết cấu thép dầm chính cầu trục được thiết kế như thế nào là bước đầu tiên để đảm bảo an toàn và tối ưu chi phí đầu tư dài hạn.

        2. Cấu tạo kết cấu thép dầm chính cầu trục

        Sau khi hiểu vai trò của dầm chính, bước tiếp theo là phân tích cấu tạo chi tiết. Tùy theo tải trọng, khẩu độ và cấp làm việc, thiết kế dầm chính cầu trục có thể sử dụng nhiều dạng kết cấu khác nhau.

        2.1 Dầm chữ I (I-Beam) – Giải pháp kinh tế cho tải trọng nhỏ và trung bình

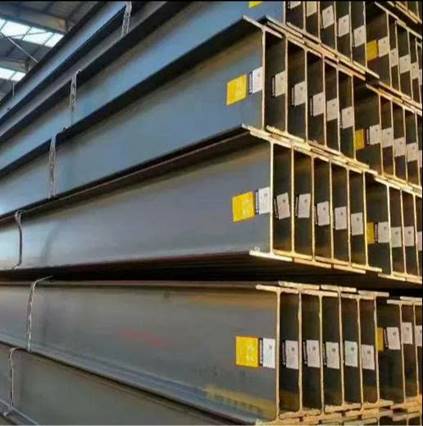

Thép hình I sử dụng làm cầu trục

        Dầm chữ I là loại phổ biến trong:

• Cầu trục 1 dầm

• Tải trọng 1 – 5 tấn

• Khẩu độ ngắn đến trung bình

        Ưu điểm:

• Chi phí thấp

• Dễ gia công

• Lắp đặt nhanh

        Hạn chế:

• Độ cứng xoắn thấp

• Giới hạn khẩu độ

• Khó đáp ứng tải trọng lớn

        Trong thực tế, nếu khẩu độ tăng trên 20m hoặc tải trọng lớn hơn 5–7 tấn, dầm I thường không còn là lựa chọn tối ưu.

        2.2 Dầm hộp (Box Girder) – Lựa chọn cho tải trọng lớn và khẩu độ dài

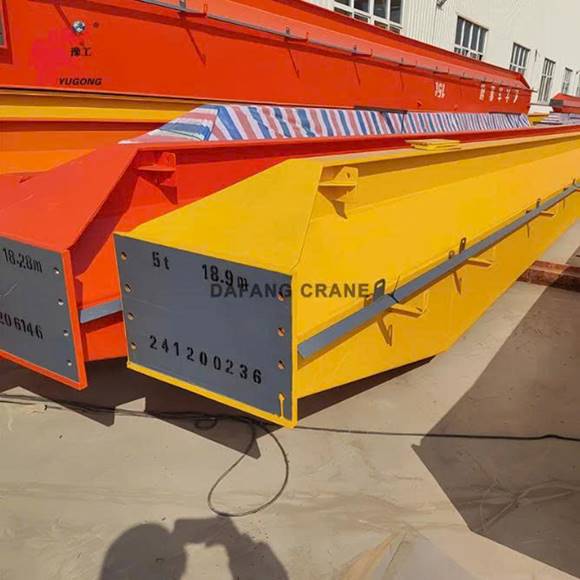

Dầm chính tổ hợp đang được gia công tại xưởng VKLIFT

        Dầm hộp là dạng kết cấu tổ hợp gồm:

• Hai bản cánh trên – dưới

• Hai bản bụng

• Hệ sườn tăng cứng bên trong

        Đây là dạng kết cấu phổ biến trong:

• Cầu trục 2 dầm

• Tải trọng từ 10 tấn trở lên

• Khẩu độ 20m – 35m hoặc lớn hơn

        Ưu điểm nổi bật:

• Độ cứng uốn cao

• Độ cứng xoắn vượt trội

• Phân bố ứng suất đều

• Kiểm soát độ võng tốt

        Vì vậy, khi khách hàng hỏi:
“Tại sao cùng 10 tấn mà có nơi báo giá cao hơn?”

        Câu trả lời thường nằm ở việc họ sử dụng kết cấu thép dầm chính cầu trục dạng hộp tổ hợp, đảm bảo an toàn và tuổi thọ dài hơn.

        2.3 Dầm tổ hợp hàn – Giải pháp tối ưu theo yêu cầu riêng

Dầm tổ hợp hàn đang chuẩn bị bàn giao tại KCN Quảng Ninh

        Với những dự án đặc thù:

• Nhà xưởng khẩu độ lớn

• Cầu trục 20 – 50 tấn

• Cấp làm việc A5 – A7

        Kỹ sư sẽ thiết kế dầm tổ hợp hàn theo tính toán riêng thay vì dùng thép hình có sẵn.

        Ưu điểm của dầm tổ hợp:

• Tùy chỉnh tiết diện theo yêu cầu chịu lực

• Tối ưu vật liệu

• Giảm trọng lượng không cần thiết

• Kiểm soát chính xác mô men quán tính

        Đây là phương án thể hiện rõ năng lực thiết kế kỹ thuật của đơn vị chế tạo.

        2.4 Các bộ phận cấu thành dầm chính cầu trục

VKLIFT – Là đơn vị cung cấp các thiết bị nâng hạ đạt chuẩn an toàn Việt Nam

        Một dầm chính tiêu chuẩn thường gồm:

• Bản cánh trên (chịu nén)

• Bản cánh dưới (chịu kéo)

• Bản bụng (chịu cắt)

• Sườn tăng cứng dọc

• Sườn tăng cứng ngang

• Mối hàn liên kết

        Việc bố trí sườn tăng cứng không hợp lý có thể dẫn đến:

• Ổn định cục bộ kém

• Biến dạng bản bụng

• Ứng suất tập trung tại mối hàn

        Do đó, thiết kế dầm chính cầu trục không chỉ là chọn loại thép mà còn là bài toán bố trí kết cấu hợp lý.

        Qua hai phần đầu, chúng ta đã làm rõ:

• Vai trò then chốt của dầm chính trong hệ thống cầu trục

• Các loại kết cấu phổ biến: dầm I, dầm hộp, dầm tổ hợp

• Những yếu tố khách hàng cần hiểu khi lựa chọn phương án

        Đây chính là nền tảng để bước sang phần tiếp theo:

• Nguyên tắc tính toán kỹ thuật

• Kiểm tra ứng suất và độ võng

• Tiêu chuẩn áp dụng trong thiết kế

        3. Các nguyên tắc kỹ thuật khi thiết kế dầm chính cầu trục

        Sau khi xác định loại kết cấu (dầm I, dầm hộp hoặc dầm tổ hợp), bước quan trọng nhất là tính toán và kiểm tra theo các nguyên tắc kỹ thuật. Đây chính là yếu tố quyết định kết cấu thép dầm chính cầu trục có thực sự an toàn và bền vững hay không.

        3.1 Thiết kế theo tải trọng nâng và hệ số động

        Trong thiết kế dầm chính cầu trục, tải trọng không chỉ là con số 5 tấn, 10 tấn hay 20 tấn.

        Kỹ sư phải tính:

• Tải trọng nâng danh nghĩa

• Trọng lượng pa lăng và xe con

• Trọng lượng bản thân dầm

• Hệ số động khi nâng hạ và di chuyển

        Tải trọng tính toán luôn lớn hơn tải trọng danh nghĩa do ảnh hưởng của lực quán tính và rung động.

        Nếu bỏ qua hệ số động, dầm có thể làm việc sát giới hạn, dẫn đến:

• Giảm tuổi thọ kết cấu

• Tăng nguy cơ nứt mỏi

• Mất an toàn khi vận hành liên tục

        3.2 Kiểm tra mô men uốn và ứng suất cho phép

        Dầm chính cầu trục làm việc chủ yếu theo cơ chế chịu uốn.

        Kỹ sư phải tính:

• Mô men uốn cực đại tại giữa nhịp

• Ứng suất kéo ở bản cánh dưới

• Ứng suất nén ở bản cánh trên

        Sau đó so sánh với ứng suất cho phép của vật liệu thép.

        Nếu ứng suất vượt giới hạn, dầm có thể:

• Bị biến dạng vĩnh viễn

• Mất khả năng đàn hồi

• Xuất hiện nứt gãy theo thời gian

        Thiết kế đúng không phải là “đủ chịu lực”, mà là đảm bảo hệ số an toàn hợp lý theo tiêu chuẩn.

        3.3 Tính toán và kiểm soát độ võng

        Một dầm có thể chịu được tải nhưng vẫn không đạt yêu cầu nếu độ võng vượt giới hạn.

        Trong thiết kế dầm chính cầu trục, giới hạn độ võng phổ biến:

• L/700

• L/800

• L/1000 (với yêu cầu cao)

        Ví dụ:

        Khẩu độ 20m → độ võng cho phép khoảng 20 – 28mm tùy tiêu chuẩn.

        Độ võng càng nhỏ, cầu trục vận hành càng ổn định và êm ái.

        3.4 Kiểm tra ổn định tổng thể và ổn định cục bộ

        Ngoài kiểm tra uốn và độ võng, kỹ sư còn phải kiểm tra:

• Ổn định tổng thể của toàn bộ dầm

• Ổn định bản bụng (tránh phồng cục bộ)

• Ổn định bản cánh chịu nén

        Nếu không bố trí sườn tăng cứng hợp lý, bản bụng có thể bị biến dạng cục bộ dù tải trọng chưa vượt giới hạn.

        Đây là lý do thiết kế dầm chính cầu trục tải trọng lớn bắt buộc phải dùng kết cấu tổ hợp có gia cường đầy đủ.

        4. Tiêu chuẩn áp dụng trong thiết kế dầm chính cầu trục

        Một thiết kế chuyên nghiệp không thể dựa trên kinh nghiệm cá nhân mà phải tuân thủ tiêu chuẩn quốc tế.

        Các tiêu chuẩn thường được tham khảo gồm:

• FEM

• CMAA

        4.1 Giới hạn độ võng theo tiêu chuẩn

        Các tiêu chuẩn quy định rõ:

• Giới hạn độ võng

• Hệ số động

• Ứng suất cho phép

• Hệ số an toàn

        Thiết kế đạt tiêu chuẩn giúp cầu trục được kiểm định và nghiệm thu dễ dàng.

        4.2 Hệ số an toàn trong thiết kế

        Tùy theo cấp làm việc (A3, A5, A7…), hệ số an toàn sẽ thay đổi.

        Cầu trục làm việc cường độ cao phải:

• Thiết kế với hệ số an toàn lớn hơn

• Kiểm soát ứng suất nghiêm ngặt hơn

• Kiểm tra mỏi kết cấu

        Đây là yếu tố nhiều đơn vị giá rẻ thường bỏ qua để giảm chi phí thép.

        5. Các yếu tố ảnh hưởng đến thiết kế dầm chính cầu trục

        Thiết kế dầm chính không có một công thức cố định cho mọi công trình. Mỗi dự án đều có đặc điểm riêng.

        5.1 Tải trọng nâng

        Tải trọng càng lớn → tiết diện dầm càng lớn → trọng lượng bản thân càng tăng.

        Đây là bài toán tối ưu giữa:

• An toàn

• Trọng lượng

• Chi phí vật liệu

        5.2 Khẩu độ nhà xưởng

        Khẩu độ ảnh hưởng rất mạnh đến độ võng vì nằm ở lũy thừa bậc 3 trong công thức tính.

        Khẩu độ tăng 20% có thể khiến độ võng tăng hơn 70%.

        Do đó, với khẩu độ lớn, dầm hộp hoặc dầm tổ hợp là lựa chọn gần như bắt buộc.

        5.3 Cấp làm việc

        Cầu trục A3 (ít sử dụng) và A7 (liên tục 3 ca/ngày) sẽ có yêu cầu thiết kế hoàn toàn khác nhau.

        Thiết kế không xét cấp làm việc có thể khiến:

• Dầm nhanh mỏi

• Phải gia cố sớm

• Tăng chi phí sửa chữa

        5.4 Môi trường làm việc

        rong môi trường:

• Nhiệt độ cao

• Hóa chất ăn mòn

• Nhà máy thép, đúc

        Cần bổ sung:

• Sơn chống ăn mòn

• Thép chất lượng cao

• Gia cường kết cấu

        6. So sánh dầm chữ I và dầm hộp – nên chọn loại nào?

Đây là câu hỏi khách hàng tìm kiếm rất nhiều.

        6.1 So sánh khả năng chịu lực

• Dầm I: phù hợp tải nhỏ, khẩu độ ngắn

• Dầm hộp: chịu tải lớn, khẩu độ dài, độ cứng cao

Dầm hộp có khả năng chống xoắn vượt trội hơn dầm I.

        6.2 So sánh chi phí

• Dầm I: chi phí thấp hơn

• Dầm hộp: chi phí cao hơn nhưng bền hơn

Chi phí đầu tư ban đầu thấp chưa chắc là tiết kiệm dài hạn.

        6.3 Khuyến nghị lựa chọn

• Cầu trục 1–5 tấn, khẩu độ nhỏ → dầm I

• Cầu trục 10 tấn trở lên hoặc khẩu độ lớn → dầm hộp

        7. Quy trình thiết kế và chế tạo dầm chính cầu trục tại doanh nghiệp chúng tôi

        Để đảm bảo kết cấu thép dầm chính cầu trục đạt chuẩn kỹ thuật, quy trình gồm:

1. Khảo sát thực tế nhà xưởng

2. Phân tích tải trọng và cấp làm việc

3. Tính toán mô phỏng kết cấu

4. Gia công hàn tổ hợp

5. Kiểm tra siêu âm mối hàn

6. Sơn bảo vệ và hoàn thiện

        Kiểm tra mối hàn bằng siêu âm là bước quan trọng đảm bảo độ bền lâu dài của dầm.

        8. Sai lầm thường gặp khi thiết kế dầm chính cầu trục

• Thiết kế sát giới hạn để giảm giá thành

• Không tính hệ số động

• Không kiểm tra độ võng

• Bỏ qua sườn tăng cứng

        Những sai lầm này có thể khiến cầu trục xuống cấp chỉ sau vài năm sử dụng.

        9. Câu hỏi thường gặp

        Dầm chính 5 tấn cao bao nhiêu?
        Phụ thuộc khẩu độ và cấp làm việc, không có một con số cố định.

        Dầm hộp có bền hơn dầm I không?
        Có, đặc biệt trong tải trọng lớn và khẩu độ dài.

        Có nên thiết kế dư tải 20%?
        Chỉ nên dự phòng hợp lý, tránh lãng phí vật liệu.

        10. Kết luận

        Kết cấu thép dầm chính cầu trục quyết định trực tiếp đến độ an toàn, độ bền và chi phí vận hành lâu dài.

        Thiết kế đúng ngay từ đầu sẽ giúp:

• Vận hành ổn định

• Giảm bảo trì

• Tăng tuổi thọ thiết bị

• Tối ưu chi phí đầu tư

        Nếu doanh nghiệp của bạn đang cần tư vấn thiết kế dầm chính cầu trục phù hợp với tải trọng và nhà xưởng thực tế, hãy liên hệ để được khảo sát và đề xuất phương án tối ưu nhất.
