Tủ điện cầu trục gồm những gì? Cấu tạo chi tiết và nguyên lý hoạt động đầy đủ

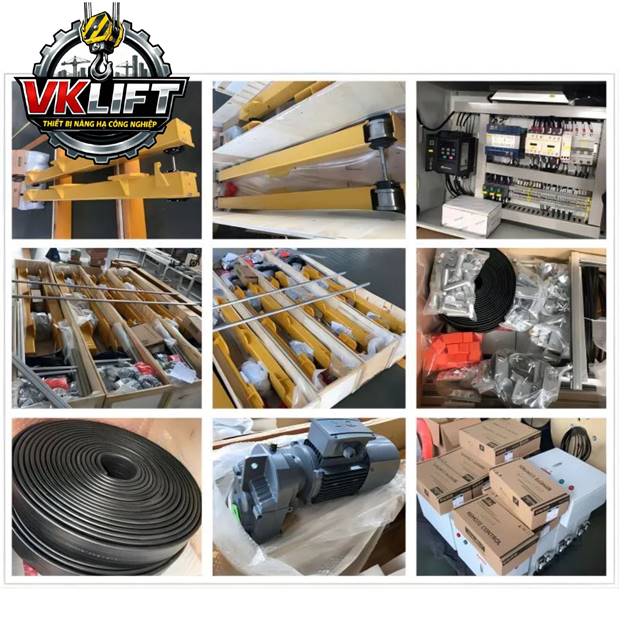

VKLIFT- Sản phẩm chất lượng cho mọi doanh nghiệp

     Trong bối cảnh công nghiệp hóa ngày càng phát triển, các hệ thống nâng hạ như cầu trục đóng vai trò then chốt trong hoạt động sản xuất. Để đảm bảo hệ thống này vận hành ổn định, an toàn và hiệu quả, tủ điện cầu trục chính là thành phần không thể thiếu.

     Hiểu rõ tủ điện cầu trục gồm những gì sẽ giúp doanh nghiệp lựa chọn đúng giải pháp, giảm thiểu rủi ro, đồng thời tối ưu chi phí đầu tư và vận hành trong dài hạn.

     1. Tổng quan về tủ điện cầu trục và vai trò trong hệ thống nâng hạ

VKLIFT- Thiết bị an toàn cho nhà xưởng

1.1. Tủ điện cầu trục là gì?

     Tủ điện cầu trục là một hệ thống tích hợp nhiều thiết bị điện và điều khiển, có nhiệm vụ tiếp nhận – xử lý – truyền tín hiệu để điều khiển các cơ cấu hoạt động của cầu trục.

     Không chỉ đơn thuần là nơi chứa thiết bị điện, tủ điện còn được thiết kế theo tiêu chuẩn kỹ thuật cao, đảm bảo khả năng chịu tải, chống nhiễu và vận hành ổn định trong môi trường công nghiệp khắc nghiệt như bụi, nhiệt độ cao hoặc độ ẩm lớn.

1.2. Chức năng chính của tủ điện cầu trục

     Một hệ thống điện cầu trục hoàn chỉnh không chỉ điều khiển mà còn tối ưu toàn bộ quá trình vận hành:

• Điều khiển chính xác các chuyển động nâng – hạ – di chuyển

• Giúp vận hành mượt mà, giảm rung lắc tải trọng

• Bảo vệ thiết bị khỏi các sự cố điện như quá dòng, mất pha

• Tối ưu điện năng tiêu thụ nhờ các thiết bị hiện đại như biến tần

     Nhờ đó, doanh nghiệp có thể nâng cao năng suất mà vẫn đảm bảo an toàn.

1.3. Vai trò trong vận hành an toàn

     Trong thực tế, phần lớn sự cố cầu trục xuất phát từ hệ thống điện không đạt chuẩn. Vì vậy, một tủ điều khiển công nghiệp chất lượng cao sẽ:

• Ngăn chặn nguy cơ cháy nổ do chập điện

• Giảm thiểu thời gian dừng máy

• Bảo vệ người vận hành khỏi các rủi ro điện

• Tăng tuổi thọ cho toàn bộ hệ thống cầu trục

     Đây chính là yếu tố quyết định đến hiệu quả vận hành lâu dài của doanh nghiệp.

     2. Tủ điện cầu trục gồm những gì? Cấu tạo chi tiết từng bộ phận

VKLIFT- Bộ điều khiển từ xa cho thiết bị nâng hạ

     Để hiểu rõ tủ điện cầu trục gồm những gì, cần phân tích chi tiết từng nhóm thiết bị bên trong:

2.1. Thiết bị đóng cắt và bảo vệ

     Đây là lớp bảo vệ đầu tiên của hệ thống:

• Aptomat (MCB, MCCB): Tự động ngắt điện khi xảy ra quá tải hoặc ngắn mạch, giúp bảo vệ toàn bộ hệ thống

• Cầu chì: Phản ứng nhanh với dòng điện tăng đột ngột, hạn chế hư hỏng lan rộng

     Việc lựa chọn đúng công suất thiết bị đóng cắt sẽ giúp hệ thống hoạt động ổn định và tránh các sự cố nghiêm trọng.

2.2. Thiết bị điều khiển

     Nhóm thiết bị này đảm nhiệm việc “ra lệnh” cho động cơ:

• Contactor (khởi động từ): Đóng/ngắt nguồn điện cho động cơ theo tín hiệu điều khiển

• Rơ le trung gian: Khuếch đại và truyền tín hiệu điều khiển

     Nhờ các thiết bị này, mọi thao tác điều khiển đều diễn ra nhanh chóng và chính xác.

2.3. Thiết bị bảo vệ động cơ

     Động cơ là thành phần quan trọng nhất, vì vậy cần được bảo vệ tối đa:

• Rơ le nhiệt: Tự động ngắt khi động cơ quá tải hoặc quá nhiệt

• Giúp hạn chế cháy động cơ – một trong những sự cố tốn kém nhất

     Việc trang bị đầy đủ thiết bị bảo vệ sẽ giúp doanh nghiệp tiết kiệm chi phí sửa chữa đáng kể.

2.4. Biến tần và bộ điều khiển tốc độ

     Trong các hệ thống hiện đại, biến tần mang lại nhiều lợi ích vượt trội:

• Điều chỉnh tốc độ nâng hạ linh hoạt theo tải trọng

• Giảm sốc cơ khí khi khởi động và dừng

• Tiết kiệm điện năng từ 20–40% tùy hệ thống

• Tăng độ chính xác khi vận hành

     Đây là xu hướng không thể thiếu trong các tủ điện cầu trục hiện nay.

2.5. Bộ điều khiển lập trình PLC

     PLC giúp nâng tầm hệ thống từ bán tự động lên tự động hóa:

• Xử lý logic điều khiển phức tạp

• Cho phép lập trình theo nhu cầu thực tế

• Dễ dàng tích hợp với hệ thống quản lý sản xuất

     Nhờ PLC, doanh nghiệp có thể kiểm soát toàn bộ hệ thống một cách thông minh và hiệu quả hơn.

2.6. Thiết bị phụ trợ

     Các thiết bị phụ trợ tuy nhỏ nhưng cực kỳ quan trọng:

• Terminal đấu nối giúp kết nối dây điện chắc chắn

• Quạt làm mát giúp tủ điện không bị quá nhiệt

• Đèn báo giúp nhận biết trạng thái hoạt động

• Nút nhấn hỗ trợ điều khiển trực tiếp

     Sự đầy đủ và bố trí hợp lý các thiết bị này sẽ giúp tủ điện hoạt động bền bỉ hơn.

     3. Nguyên lý hoạt động của tủ điện cầu trục

3.1. Quy trình vận hành cơ bản

     Nguyên lý hoạt động của tủ điện cầu trục được thực hiện theo chu trình khép kín:

1. Người vận hành gửi tín hiệu điều khiển

2. Tủ điện tiếp nhận và phân tích tín hiệu

3. Hệ thống điều khiển kích hoạt thiết bị phù hợp

4. Động cơ thực hiện chuyển động

     Quá trình này diễn ra chỉ trong vài mili giây, đảm bảo phản hồi nhanh và chính xác.

3.2. Sự phối hợp giữa các thiết bị

     Một hệ thống hiệu quả là sự kết hợp đồng bộ:

• Contactor đóng/ngắt nguồn

• Biến tần kiểm soát tốc độ

• Rơ le bảo vệ

• PLC điều khiển logic

     Sự phối hợp này giúp hệ thống vận hành mượt mà, hạn chế lỗi và tăng độ bền.

3.3. Ví dụ thực tế

     Khi thực hiện nâng tải:

• Người vận hành nhấn nút nâng

• PLC xử lý tín hiệu

• Biến tần điều chỉnh tốc độ phù hợp

• Động cơ nâng hoạt động ổn định

     Nhờ đó, tải trọng được nâng lên một cách an toàn và chính xác.

     4. Phân loại tủ điện cầu trục phổ biến hiện nay

VKLIFT- Luôn đưa ra giải pháp hợp lý cho doanh nghiệp

4.1. Theo công nghệ điều khiển

• Tủ relay: phù hợp hệ thống đơn giản, chi phí thấp

• Tủ PLC: phù hợp hệ thống hiện đại, yêu cầu chính xác cao

4.2. Theo chức năng

• Tủ điều khiển nâng hạ

• Tủ điều khiển di chuyển cầu trục

• Tủ tổng điều khiển toàn hệ thống

4.3. Theo tải trọng

• Tủ cho cầu trục nhẹ (dưới 5 tấn)

• Tủ cho cầu trục trung bình (5–20 tấn)

• Tủ cho cầu trục tải nặng (trên 20 tấn)

     Việc phân loại giúp lựa chọn thiết bị phù hợp và tránh lãng phí đầu tư.

     5. Những lưu ý quan trọng khi thiết kế và lắp đặt tủ điện cầu trục

VKLIFT- Lựa chọn đáng tin cậy trong ngành cơ khí

5.1. Lựa chọn thiết bị phù hợp

     Cần tính toán chính xác:

• Công suất động cơ

• Chu kỳ làm việc

• Môi trường vận hành

     Việc chọn sai thiết bị có thể dẫn đến hư hỏng nhanh chóng và mất an toàn.

5.2. Tuân thủ tiêu chuẩn kỹ thuật

     Một hệ thống điện cầu trục đạt chuẩn cần:

• Tuân thủ quy định an toàn điện

• Đảm bảo tiêu chuẩn lắp đặt công nghiệp

• Có sơ đồ rõ ràng, dễ kiểm tra

5.3. Bố trí tủ điện hợp lý

• Sắp xếp khoa học, dễ thao tác

• Đảm bảo khoảng cách tản nhiệt

• Phân chia khu vực điện lực và điều khiển rõ ràng

     Điều này giúp giảm lỗi và tăng độ bền hệ thống.

5.4. Bảo trì định kỳ

• Kiểm tra dây dẫn, đầu nối

• Vệ sinh bụi bẩn trong tủ

• Kiểm tra hoạt động của thiết bị

     Bảo trì định kỳ giúp phát hiện sớm lỗi và tránh sự cố lớn.
