Cầu Trục Treo Là Gì? Giải Pháp Tối Ưu Cho Nhà Xưởng Nhỏ

VKLIFT - Với hơn 20 năm kinh nghiệm trong lĩnh vực công nghiệp thiết bị nâng hạ.

     Trong các mô hình sản xuất quy mô vừa và nhỏ, bài toán tối ưu diện tích và chi phí đầu tư luôn được đặt lên hàng đầu. Đây chính là lý do nhiều doanh nghiệp tìm kiếm thông tin về cầu trục treo là gì và liệu hệ thống này có phù hợp với nhà xưởng của mình hay không.

     Thực tế cho thấy, hơn 60% nhà xưởng nhỏ dưới 1.500m² hiện nay ưu tiên lựa chọn cầu trục treo nhà xưởng nhỏ nhờ khả năng tiết kiệm không gian và chi phí kết cấu thép. So với cầu trục dầm đơn truyền thống, hệ cầu trục treo giúp giảm từ 10–20% tổng chi phí đầu tư ban đầu nếu nhà xưởng có sẵn kết cấu chịu lực đạt chuẩn.

     Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và báo giá cầu trục treo 1 tấn, 2 tấn, 3 tấn, từ đó lựa chọn giải pháp phù hợp nhất.

     1. Cầu Trục Treo Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

VKLIFT- Mô hình trục treo

     1.1. Cầu trục treo là gì?

     Cầu trục treo (Underhung Crane) là hệ thống nâng hạ có dầm chính được treo trực tiếp lên kết cấu mái hoặc dầm thép nhà xưởng thay vì đặt trên cột đỡ độc lập. Toàn bộ hệ thống di chuyển nhờ ray treo gắn phía dưới dầm mái.

     Khác với cầu trục dầm đơn chạy trên ray đặt trên cột, hệ cầu trục treo:

     Đặc điểm kỹ thuật cơ bản:

• Tải trọng nâng phổ biến: 0.5 tấn – 5 tấn

• Khẩu độ dầm: 5m – 20m

• Chiều dài đường chạy: 10m – 100m

• Chiều cao nhà xưởng phù hợp: 4m – 8m

• Tốc độ nâng trung bình: 4 – 8 m/phút

• Điện áp sử dụng: 380V – 3 pha – 50Hz

     1.2. Cấu tạo cầu trục treo

     Một hệ cầu trục treo tiêu chuẩn gồm:

• Dầm chính (Main Girder): Thường là dầm I hoặc H tổ hợp

     Là kết cấu chịu lực chính

     Thường sử dụng thép I hoặc H tổ hợp

     Độ võng cho phép theo tiêu chuẩn: L/500 – L/700

• Pa lăng điện: Palang xích hoặc palang cáp, tải trọng 1–3 tấn phổ biến

• Ray treo: Gắn trực tiếp vào dầm mái

• Ray được treo trực tiếp dưới dầm mái.

• Yêu cầu kỹ thuật:

     Dầm mái phải đủ khả năng chịu tải

     Hệ số an toàn kết cấu ≥ 1.5

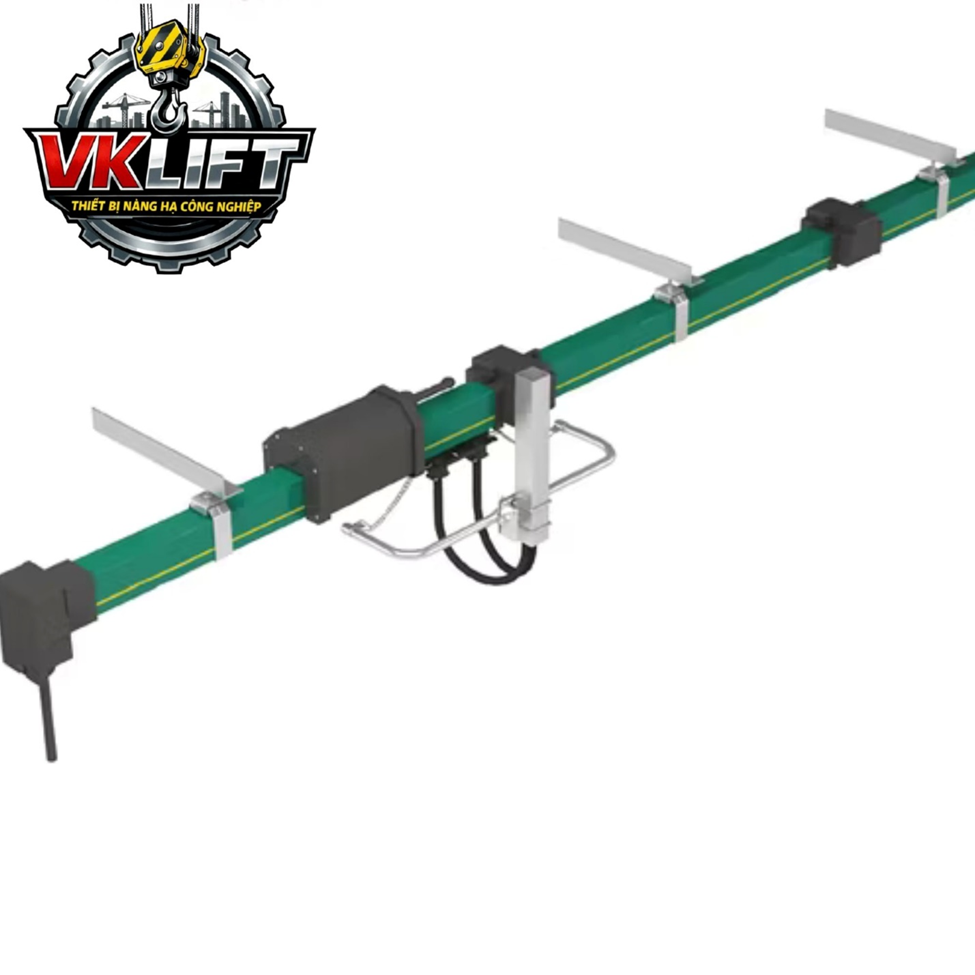

• Hệ cấp điện: Thanh dẫn điện an toàn

     Tốc độ nâng trung bình: 4–8 m/phút

     Tốc độ di chuyển ngang: 10–20 m/phút

     Thanh dẫn điện an toàn 3P – 4P

     Cáp dẹt treo C-track

     1.3. Nguyên lý hoạt động

     Cầu trục treo vận hành theo 3 chuyển động chính:

1. Nâng – hạ tải trọng

2. Di chuyển xe con trên dầm

3. Di chuyển toàn bộ dầm dọc nhà xưởng

     Nhờ thiết kế treo phía trên, tải trọng được phân bổ trực tiếp lên kết cấu mái, giúp tối ưu không gian làm việc phía dưới.

     2. Ưu Điểm Của Cầu Trục Treo Trong Nhà Xưởng Nhỏ

VKLIFT- Hệ thống điều khiểu cầu treo tiện ích

     2.1. Tối ưu diện tích sử dụng

     Do không cần cột đỡ ray riêng, cầu trục treo giúp:

• Tăng 100% diện tích sàn sản xuất

• Tận dụng chiều cao hữu dụng tối đa

• Phù hợp xưởng diện tích 200–1.500m²

     2.2. Tiết kiệm chi phí đầu tư

     So với cầu trục dầm đơn truyền thống, giá cầu trục treo có thể thấp hơn 10–20% nếu kết cấu nhà xưởng đủ khả năng chịu lực.

     Chi phí đầu tư phổ biến năm 2026:

• Cầu trục treo 1 tấn: từ 80 – 120 triệu VNĐ

• Cầu trục treo 2 tấn: từ 120 – 180 triệu VNĐ

• Cầu trục treo 3 tấn: từ 160 – 250 triệu VNĐ

     2.3 Phù hợp nhà xưởng cải tạo

     Nhiều doanh nghiệp nâng cấp xưởng cũ lựa chọn lắp đặt cầu trục treo vì:

• Không cần thay đổi kết cấu nền móng

• Thời gian thi công chỉ 5–10 ngày

• Dễ bảo trì, bảo dưỡng

     2.4 Phù hợp nhà xưởng cải tạo

     Nhiều doanh nghiệp nâng cấp xưởng cũ lựa chọn lắp đặt cầu trục treo vì:

• Không cần thay đổi kết cấu nền móng

• Thời gian thi công chỉ 5–10 ngày

• Dễ bảo trì, bảo dưỡng

     2.5. giảm chi phí vận hành :

• Giảm 30–40% nhân công bốc xếp

• Tăng năng suất 25–35%

• Tiết kiệm điện năng do công suất nhỏ

     3. Ứng Dụng Cầu Trục Treo Trong Nhà Xưởng Nhỏ

VKLIFT- Bảo hành cầu treo định kỳ

Cầu trục treo được ứng dụng rộng rãi trong:

     3.1 Xưởng cơ khí – chế tạo

• Nâng hạ phôi thép, khuôn mẫu

• Tải trọng phổ biến 1–3 tấn

     3.2 Nhà máy linh kiện điện tử

• Di chuyển máy móc nhỏ

• Nâng hàng pallet

     3.3 Kho hàng – Logistic quy mô nhỏ

• Tăng tốc độ bốc dỡ 30–40%

• Giảm phụ thuộc nhân công

     4. Khi Nào Nên Lắp Đặt Cầu Trục Treo?

     Bạn nên lựa chọn cầu trục treo nhà xưởng nhỏ khi:

• Chiều cao xưởng dưới 8m

• Tải trọng nâng ≤ 5 tấn

• Không muốn lắp thêm cột đỡ ray

• Muốn tối ưu chi phí đầu tư

     Lưu ý kỹ thuật quan trọng:

• Kiểm tra khả năng chịu tải dầm mái

• Tính toán hệ số an toàn ≥ 1.5

• Thực hiện kiểm định an toàn trước khi vận hành

     4.1. So Sánh Cầu Trục Treo Và Cầu Trục Dầm Đơn

     5. Báo Giá Cầu Trục Treo Và Yếu Tố Ảnh Hưởng Đến Chi Phí

     Khi doanh nghiệp tìm kiếm thông tin về báo giá cầu trục treo, điều quan tâm lớn nhất không chỉ là con số tổng đầu tư mà còn là các yếu tố kỹ thuật quyết định mức giá đó. Thực tế, giá cầu trục treo nhà xưởng nhỏ có thể chênh lệch từ 15–30% tùy theo tải trọng, khẩu độ và thương hiệu pa lăng sử dụng.

     Theo khảo sát thị trường 2026, mức đầu tư cho cầu trục treo 1 tấn – 3 tấn phổ biến dao động từ 80 triệu đến 250 triệu VNĐ, chưa bao gồm VAT và chi phí gia cố kết cấu (nếu có).

Dưới đây là phân tích chi tiết từng yếu tố ảnh hưởng trực tiếp đến giá cầu trục treo.

     5.1 Tải Trọng Nâng (1 – 5 Tấn)

     Tải trọng là yếu tố ảnh hưởng lớn nhất đến chi phí hệ thống.

Giả sử:

     Một nhà xưởng cơ khí 800m² tại Bình Dương lắp cầu trục treo 2 tấn, khẩu độ 12m, chiều dài đường chạy 40m, sử dụng pa lăng Hàn Quốc → tổng chi phí khoảng 185 triệu VNĐ, trong đó riêng pa lăng chiếm 35% giá trị hệ thống.

     5.2 Khẩu Độ Dầm (5 – 20m)

     Khẩu độ càng lớn, dầm chính càng phải gia cường tiết diện, làm tăng chi phí thép và công chế tạo.

• Khẩu độ 5–10m → chi phí tiêu chuẩn

• Khẩu độ 10–15m → tăng 10–20% chi phí

• Khẩu độ 15–20m → tăng 25–40% chi phí

     5.3 Chiều Dài Đường Chạy

Chiều dài ray ảnh hưởng trực tiếp đến:

• Số lượng dầm treo

• Thanh dẫn điện

• Nhân công lắp đặt

     Chi phí trung bình phần đường chạy dao động 1,2 – 2 triệu VNĐ/mét dài tùy tải trọng.

     5.4 Thương Hiệu Pa Lăng (Nhật – Hàn – Châu Âu – Trung Quốc)

     Pa lăng chiếm từ 30–45% tổng giá trị báo giá cầu trục treo.

Cùng cấu hình cầu trục treo 2 tấn – khẩu độ 10m:

• Pa lăng Trung Quốc → ~140 triệu

• Pa lăng Hàn Quốc → ~165 triệu

• Pa lăng Nhật → ~195 triệu

     Chênh lệch có thể lên đến 40–50 triệu VNĐ chỉ riêng phần thiết bị nâng.

     Cùng cấu hình cầu trục treo 2 tấn – khẩu độ 10m:

• Pa lăng Trung Quốc → ~140 triệu

• Pa lăng Hàn Quốc → ~165 triệu

• Pa lăng Nhật → ~195 triệu

     Chênh lệch có thể lên đến 40–50 triệu VNĐ chỉ riêng phần thiết bị nâng.

     6. Giải Pháp Cầu Trục Treo Tối Ưu Từ VKLIFT – Tư Vấn & Lắp Đặt Trọn Gói

     Là đơn vị chuyên sâu trong lĩnh vực nâng hạ, VKLIFT cung cấp giải pháp:

• Thiết kế cầu trục treo theo yêu cầu thực tế

• Khảo sát miễn phí toàn quốc

• Tối ưu chi phí đầu tư cho nhà xưởng nhỏ

• Cam kết kiểm định an toàn trước bàn giao

     Với hơn 10 năm kinh nghiệm và hàng trăm dự án thực tế, VKLIFT giúp doanh nghiệp:
