CÁCH TÍNH TẢI TRỌNG NÂNG CẦU TRỤC THEO TIÊU CHUẨN

1. TẢI TRỌNG NÂNG CẦU TRỤC TIÊU CHUẨN

VKLIFT – Chuyên cung cấp các thiết bị nâng hạ đạt chuẩn chất lượng hàng đầu Việt Nam

          Trong thiết kế và lắp đặt hệ thống cầu trục, việc xác định đúng tải trọng nâng là yếu tố quan trọng hàng đầu, quyết định trực tiếp đến độ an toàn, tuổi thọ thiết bị và chi phí đầu tư. Nhiều doanh nghiệp khi tìm hiểu về cách tính tải trọng nâng cầu trục thường chỉ quan tâm đến con số 5 tấn, 10 tấn hay 20 tấn mà chưa hiểu rõ bản chất kỹ thuật phía sau những thông số này.

          Thực tế, nếu tính toán thiếu chính xác, hệ thống có thể rơi vào hai tình huống nguy hiểm: hoặc là quá tải gây mất an toàn, hoặc là thiết kế dư tải quá lớn dẫn đến lãng phí ngân sách, tăng chi phí kết cấu thép, motor và điện điều khiển. Vì vậy, việc tính toán tải trọng nâng phải được thực hiện theo tiêu chuẩn kỹ thuật, có xét đến hệ số động, điều kiện làm việc và cấp vận hành của cầu trục.

          Trong bài viết này, chúng ta sẽ phân tích chi tiết khái niệm tải trọng nâng, các loại tải trọng trong thiết kế cầu trục và nền tảng tiêu chuẩn áp dụng trước khi đi vào công thức tính toán cụ thể ở các phần tiếp theo.



          2. TẢI TRỌNG NÂNG CẦU TRỤC LÀ GÌ?

VKLIFT – Là đơn vị cung cấp các thiết bị nâng hạ uy tín, chính sách ưu đãi dài hạn cho doanh nghiệp

          2.1 Khái niệm tải trọng nâng danh nghĩa (Rated Load)

          Tải trọng nâng danh nghĩa là mức tải tối đa mà cầu trục được phép nâng trong điều kiện làm việc tiêu chuẩn, theo thiết kế của nhà sản xuất. Đây là thông số thường được ghi rõ trên pa lăng, dầm chính hoặc bảng thông số kỹ thuật của thiết bị.

          Ví dụ:
          Một cầu trục ghi tải trọng 5 tấn có nghĩa là hệ thống được thiết kế để nâng an toàn tối đa 5 tấn trong điều kiện tiêu chuẩn quy định.

          Tuy nhiên, cần hiểu rằng tải trọng danh nghĩa không phải là tải trọng duy nhất được xét đến khi thiết kế. Trong thực tế vận hành, cầu trục còn chịu tác động của nhiều loại tải trọng khác như lực quán tính khi nâng – hạ, rung động, va đập và tải trọng bản thân kết cấu.

          Vì vậy, khi tính toán kỹ thuật, kỹ sư không chỉ dựa vào tải trọng danh nghĩa mà phải tính toán tải trọng thiết kế (Design Load) với hệ số an toàn theo tiêu chuẩn.

          2.2 Các loại tải trọng trong thiết kế cầu trục

          Để hiểu đúng cách tính tải trọng nâng cầu trục, cần phân biệt rõ các loại tải trọng sau:

          Tải trọng tĩnh (Static Load)

          Là trọng lượng của vật nâng trong trạng thái đứng yên.
          Ví dụ: kiện thép 5 tấn treo cố định trên móc cẩu.

          Đây là giá trị cơ bản nhưng chưa phản ánh đầy đủ điều kiện làm việc thực tế.

          Tải trọng động (Dynamic Load)

          Phát sinh khi cầu trục thực hiện chuyển động nâng – hạ hoặc di chuyển ngang.
          Khi bắt đầu nâng, dừng đột ngột hoặc thay đổi tốc độ, lực quán tính sẽ làm tải trọng thực tế lớn hơn tải trọng tĩnh.

          Chính vì vậy, trong thiết kế luôn phải nhân thêm hệ số động (thường từ 1.1 – 1.3 tùy tiêu chuẩn và cấp làm việc).

          Tải trọng va đập

          Xuất hiện khi:

• Móc cẩu chạm vào vật nâng

• Hàng hóa dao động

• Dừng phanh đột ngột

          Tải trọng va đập có thể làm tăng ứng suất tức thời trong kết cấu dầm chính.

          Tải trọng bản thân kết cấu

          Bao gồm:

• Trọng lượng dầm chính

• Trọng lượng pa lăng

• Trọng lượng móc cẩu

• Hệ thống ray và cơ cấu di chuyển

          Những thành phần này phải được cộng vào tải trọng tính toán vì chúng tác động trực tiếp lên hệ thống khung nhà xưởng.

          Tải trọng gió (đối với cầu trục ngoài trời)

          Áp dụng cho cổng trục hoặc bán cổng trục lắp đặt ngoài trời.
          Tải trọng gió có thể ảnh hưởng đến độ ổn định và yêu cầu bổ sung thiết kế chống lật.

          Kết luận phần 2

          Như vậy, tải trọng nâng cầu trục không chỉ đơn giản là trọng lượng hàng hóa cần nâng, mà là tổng hợp nhiều yếu tố bao gồm tải trọng tĩnh, tải trọng động và các tác động phụ trợ khác. Việc hiểu đúng bản chất các loại tải trọng là nền tảng quan trọng trước khi đi vào công thức tính toán chi tiết theo tiêu chuẩn kỹ thuật.

          3. CÁC TIÊU CHUẨN ÁP DỤNG KHI TÍNH TẢI TRỌNG CẦU TRỤC

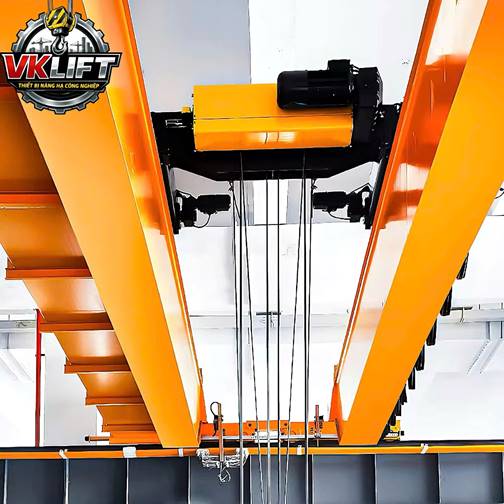

Hỉnh ảnh minh hoạ tải trọng nâng cầu trục

          Việc tính toán tải trọng nâng cầu trục không thể thực hiện theo cảm tính hoặc kinh nghiệm đơn thuần. Mọi thông số thiết kế đều phải dựa trên hệ tiêu chuẩn kỹ thuật cụ thể nhằm đảm bảo:

• An toàn vận hành

• Độ bền kết cấu lâu dài

• Phù hợp cấp làm việc

• Tuân thủ quy định pháp lý

          Hiện nay, trong lĩnh vực thiết bị nâng hạ, các hệ tiêu chuẩn phổ biến gồm:

          3.1 Tiêu chuẩn Việt Nam (TCVN)

          Tại Việt Nam, việc thiết kế, chế tạo và lắp đặt cầu trục thường tham chiếu đến các tiêu chuẩn liên quan đến thiết bị nâng và kết cấu thép trong hệ thống TCVN.

          Các nội dung thường quy định:

• Hệ số an toàn kết cấu

• Độ võng cho phép của dầm chính

• Điều kiện kiểm định tải

• Yêu cầu thử tải trước khi đưa vào vận hành

          Việc tuân thủ TCVN là điều kiện quan trọng để cầu trục được kiểm định và cấp phép sử dụng hợp pháp.

          3.2 Tiêu chuẩn FEM (Châu Âu)

          FEM (Fédération Européenne de la Manutention) là hệ tiêu chuẩn phổ biến tại châu Âu và được nhiều nhà sản xuất pa lăng áp dụng.

          FEM phân loại cầu trục theo:

• Cấp làm việc (Working Class)

• Số chu kỳ nâng hạ

• Mức tải trung bình

          Hệ tiêu chuẩn này giúp xác định:

• Hệ số động

• Cấp bền vật liệu

• Tuổi thọ thiết kế

          3.3 Tiêu chuẩn CMAA (Mỹ)

          CMAA (Crane Manufacturers Association of America) quy định thiết kế cầu trục theo các cấp A–F, dựa trên:

• Tần suất sử dụng

• Mức tải làm việc

• Môi trường vận hành

          CMAA thường áp dụng cho các hệ thống cầu trục công nghiệp nặng và dây chuyền sản xuất lớn.

          3.4 Hệ số an toàn và hệ số động trong thiết kế

          Dù áp dụng hệ tiêu chuẩn nào, hai yếu tố luôn phải được xét đến là:

          Hệ số động (Dynamic Factor)

          Phản ánh sự gia tăng tải trọng do chuyển động nâng hạ.
          Thông thường dao động từ 1.1 đến 1.3 tùy cấp làm việc.

          Hệ số an toàn (Safety Factor)

          Đảm bảo kết cấu không làm việc sát giới hạn bền vật liệu.
Tùy loại vật liệu và cấp thiết kế, hệ số an toàn có thể từ 1.5 – 2.0 hoặc cao hơn.

          Kết luận phần 3

          Việc tính tải trọng nâng cầu trục phải dựa trên tiêu chuẩn kỹ thuật rõ ràng, có xét đến hệ số động và hệ số an toàn. Đây là cơ sở để đảm bảo cầu trục vận hành ổn định, bền bỉ và đáp ứng yêu cầu kiểm định.

          Sau khi hiểu nền tảng tiêu chuẩn, chúng ta sẽ đi vào phần quan trọng nhất: công thức tính tải trọng nâng cầu trục và ví dụ minh họa cụ thể.

          4. CÔNG THỨC TÍNH TẢI TRỌNG NÂNG CẦU TRỤC

          Đây là phần cốt lõi khi tìm hiểu cách tính tải trọng nâng cầu trục theo tiêu chuẩn.

          4.1 Công thức tổng quát tính tải trọng thiết kế

          Trong thiết kế kỹ thuật, tải trọng tính toán (Design Load) không chỉ là tải trọng nâng danh nghĩa mà được xác định theo công thức:

          Tải trọng tính toán = (Tải trọng nâng danh nghĩa × Hệ số động) + Tải trọng bản thân thiết bị nâng

          Trong đó:

• Tải trọng nâng danh nghĩa (Q): Trọng lượng vật cần nâng

• Hệ số động (Kđ): Thường từ 1.1 – 1.3

• Tải trọng bản thân thiết bị (G): Bao gồm pa lăng, móc cẩu, cụm xe con

          4.2 Phân tích từng thành phần trong công thức

          Tải trọng nâng danh nghĩa (Q)

          Đây là trọng lượng tối đa của hàng hóa mà doanh nghiệp dự kiến nâng thường xuyên.

          Ví dụ:
          Nâng khuôn thép 5 tấn → Q = 5 tấn.

          Hệ số động (Kđ)

          Phụ thuộc vào:

• Tốc độ nâng hạ

• Tần suất vận hành

• Cấp làm việc của cầu trục

          Ví dụ:

• Làm việc nhẹ: Kđ ≈ 1.1

• Làm việc trung bình: Kđ ≈ 1.2

• Làm việc nặng: Kđ ≈ 1.25 – 1.3

          Tải trọng bản thân thiết bị (G)

          Bao gồm:

• Trọng lượng pa lăng

• Móc cẩu

• Cụm xe con

          Thông thường dao động từ 5% – 15% tải trọng danh nghĩa tùy thiết kế.

          4.3 Ví dụ tính toán thực tế

          Giả sử:

          Doanh nghiệp cần lắp cầu trục nâng tối đa 5 tấn
          Hệ số động chọn Kđ = 1.25
          Trọng lượng pa lăng + móc cẩu = 0.5 tấn

          Áp dụng công thức:

          Tải trọng tính toán
          = (5 × 1.25) + 0.5
          = 6.25 + 0.5
          = 6.75 tấn

          Như vậy, dù cầu trục ghi tải 5 tấn, kết cấu dầm chính và hệ thống ray phải được thiết kế chịu tải ít nhất 6.75 tấn trong điều kiện tính toán.

          4.4 Ứng dụng kết quả tính toán

          Sau khi xác định tải trọng tính toán, kỹ sư sẽ sử dụng giá trị này để:

• Tính toán mô men uốn dầm chính

• Kiểm tra độ võng cho phép

• Lựa chọn tiết diện thép phù hợp

• Tính tải phân bố lên cột nhà xưởng

          Nếu bỏ qua bước nhân hệ số động, kết cấu có thể bị thiết kế thiếu an toàn.

          Kết luận phần 4

          Cách tính tải trọng nâng cầu trục không dừng lại ở con số tải trọng danh nghĩa mà phải bao gồm hệ số động và tải trọng bản thân thiết bị. Việc áp dụng đúng công thức và tiêu chuẩn giúp đảm bảo:

• An toàn vận hành

• Độ bền kết cấu

• Tối ưu chi phí đầu tư

          Ở phần tiếp theo, chúng ta sẽ phân tích sâu hơn ảnh hưởng của tải trọng đến thiết kế kết cấu cầu trục và những sai lầm thường gặp khi tính toán.

          5. ẢNH HƯỞNG CỦA TẢI TRỌNG ĐẾN THIẾT KẾ CẦU TRỤC

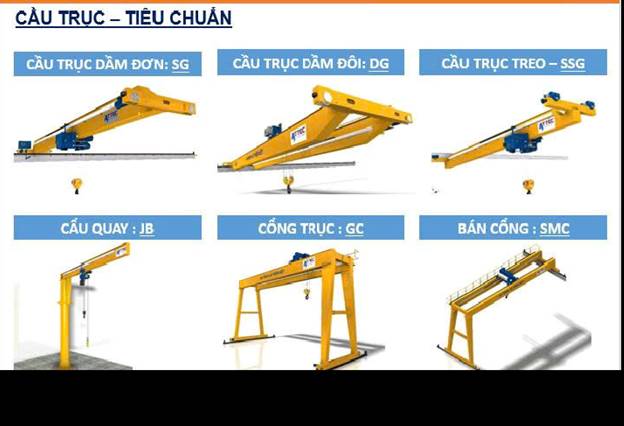

Các loại cầu trục phổ biến tại Việt Nam hiện nay – VKLIFT cung cấp, tư vấn và hỗ trợ lắp đặt toàn quốc

          Sau khi xác định được tải trọng tính toán, giá trị này sẽ ảnh hưởng trực tiếp đến toàn bộ hệ thống thiết kế cầu trục. Nếu tính toán sai, hậu quả không chỉ nằm ở thiết bị nâng mà còn tác động đến kết cấu nhà xưởng và tuổi thọ vận hành.

          5.1 Ảnh hưởng đến kết cấu dầm chính

          Dầm chính là bộ phận chịu lực quan trọng nhất của cầu trục. Tải trọng tính toán sẽ quyết định:

• Tiết diện dầm (I, hộp, tổ hợp hàn)

• Chiều cao dầm

• Độ dày bản cánh và bản bụng

• Khả năng chống uốn và xoắn

          Độ võng cho phép

          Theo tiêu chuẩn kỹ thuật, độ võng dầm chính thường giới hạn trong khoảng:

          L / 700 đến L / 1000

          Trong đó L là khẩu độ cầu trục.

          Nếu tải trọng tính toán lớn nhưng thiết kế dầm không đủ cứng, cầu trục sẽ:

• Võng vượt mức cho phép

• Gây rung lắc khi vận hành

• Giảm tuổi thọ kết cấu

          5.2 Ảnh hưởng đến hệ ray và khung nhà xưởng

          Tải trọng từ cầu trục sẽ truyền xuống:

• Bánh xe

• Ray di chuyển

• Dầm đỡ ray

• Cột nhà xưởng

          Nếu tải trọng không được tính đúng:

• Ray có thể bị lệch

• Cột chịu tải vượt giới hạn

• Móng nhà xưởng bị nứt

          Do đó, tải trọng tính toán phải được kiểm tra đồng thời với khả năng chịu lực của kết cấu nhà xưởng hiện hữu.

          5.3 Ảnh hưởng đến motor và hệ truyền động

          Công suất motor nâng được lựa chọn dựa trên:

• Tải trọng nâng

• Tốc độ nâng

• Cấp làm việc

          Nếu chọn motor không đủ công suất:

• Dễ quá nhiệt

• Giảm tuổi thọ động cơ

• Nguy cơ cháy motor

          Ngược lại, chọn công suất quá lớn sẽ làm tăng chi phí đầu tư và tiêu hao điện năng.

          6. NHỮNG SAI LẦM THƯỜNG GẶP KHI TÍNH TẢI TRỌNG NÂNG CẦU TRỤC

          Trong thực tế, nhiều doanh nghiệp hoặc đơn vị thiết kế thiếu kinh nghiệm thường mắc các sai lầm sau:

          6.1 Chỉ tính tải trọng danh nghĩa

          Đây là sai lầm phổ biến nhất.
          Không nhân hệ số động sẽ khiến kết cấu làm việc sát giới hạn chịu lực, tiềm ẩn rủi ro mất an toàn.

          6.2 Không tính trọng lượng pa lăng và móc cẩu

          Trọng lượng thiết bị treo có thể chiếm 5–15% tải trọng danh nghĩa.
          Bỏ qua yếu tố này làm sai lệch hoàn toàn kết quả tính toán.

          6.3 Không xét cấp làm việc

          Cầu trục làm việc liên tục 3 ca/ngày sẽ có yêu cầu khác hoàn toàn so với cầu trục sử dụng vài lần mỗi ngày.

          Không xét đến cấp làm việc có thể khiến:

• Thiết bị nhanh xuống cấp

• Tăng chi phí sửa chữa

          6.4 Thiết kế dư tải quá lớn

          Nhiều doanh nghiệp chọn tải trọng cao hơn 40–50% so với nhu cầu thực tế.

          Hậu quả:

• Tăng chi phí kết cấu thép

• Tăng công suất motor

• Gia tăng chi phí điện năng

          Việc dự phòng tải chỉ nên ở mức hợp lý (10–20%) nếu có kế hoạch mở rộng sản xuất.

          7. CÁCH XÁC ĐỊNH TẢI TRỌNG PHÙ HỢP CHO DOANH NGHIỆP

          Để lựa chọn tải trọng hợp lý, doanh nghiệp nên phân tích theo các bước sau:

          ​​​​​​​7.1 Xác định tải trọng nâng lớn nhất thực tế

• Trọng lượng kiện hàng nặng nhất

• Trọng lượng khuôn mẫu

• Trọng lượng thiết bị cần lắp ráp

          Lưu ý: Tính cả trọng lượng móc treo hoặc khung nâng.

          7.2 Đánh giá tần suất sử dụng

• Nâng liên tục trong dây chuyền sản xuất

• Nâng theo đợt

• Nâng không thường xuyên

          Tần suất cao → cần cấp làm việc cao hơn.

          7.3 Xem xét môi trường làm việc

• Nhiệt độ cao

• Bụi, ẩm

• Hóa chất ăn mòn

          Môi trường khắc nghiệt yêu cầu thiết kế an toàn cao hơn.

          7.4 Dự phòng hợp lý cho tương lai

          Chỉ nên dự phòng tải trọng ở mức 10–20% nếu có kế hoạch mở rộng.
          Không nên chọn dư tải quá lớn gây lãng phí.

          8. QUY TRÌNH TÍNH TOÁN TẢI TRỌNG TẠI DOANH NGHIỆP CHÚNG TÔI

VKLIFT – Sở hữu đội ngũ kĩ sư chuyên nghiệp với kinh nghiệm dày dặn sẽ đưa ra những giải pháp tốt nhất cho doanh nghiệp

          Để đảm bảo chính xác và an toàn, quy trình tính toán tải trọng được thực hiện theo các bước:

          8.1 Khảo sát thực tế nhà xưởng

• Đo khẩu độ

• Kiểm tra cao độ ray

• Đánh giá khả năng chịu lực cột

          8.2 Phân tích nhu cầu vận hành

• Tải trọng nâng

• Tần suất làm việc

• Môi trường sản xuất

          8.3 Tính toán theo tiêu chuẩn kỹ thuật

• Áp dụng hệ số động

• Kiểm tra độ võng dầm

• Tính mô men uốn và ứng suất

          8.4 Đề xuất phương án tối ưu

• Lựa chọn tiết diện dầm phù hợp

• Tối ưu công suất motor

• Đảm bảo an toàn nhưng không dư thừa chi phí

          Chúng tôi luôn ưu tiên giải pháp cân bằng giữa an toàn – độ bền – chi phí đầu tư.

          9. CÂU HỎI THƯỜNG GẶP (FAQ)

          Hệ số động cầu trục là gì?

          Là hệ số phản ánh sự gia tăng tải trọng do chuyển động nâng hạ. Thường dao động từ 1.1 – 1.3 tùy cấp làm việc.

          Cầu trục 5 tấn có thể nâng 6 tấn không?

          Không. Việc nâng vượt tải danh nghĩa là vi phạm an toàn và có thể gây hư hỏng nghiêm trọng.

          Có nên chọn tải trọng dư 50% không?

          Không nên. Chỉ nên dự phòng ở mức hợp lý 10–20% nếu có kế hoạch mở rộng.

          Bao lâu cần kiểm định tải trọng?

          Theo quy định, cầu trục phải được kiểm định trước khi đưa vào sử dụng và định kỳ theo thời gian quy định.

          10. KẾT LUẬN

          Việc hiểu rõ cách tính tải trọng nâng cầu trục theo tiêu chuẩn không chỉ giúp đảm bảo an toàn vận hành mà còn giúp doanh nghiệp tối ưu chi phí đầu tư ngay từ đầu. Tải trọng thiết kế phải bao gồm tải trọng danh nghĩa, hệ số động và trọng lượng bản thân thiết bị, đồng thời tuân thủ các tiêu chuẩn kỹ thuật liên quan.

          Một hệ thống cầu trục được tính toán đúng sẽ:

• Vận hành ổn định

• Giảm rủi ro sự cố

• Tăng tuổi thọ thiết bị

• Tiết kiệm chi phí dài hạn

          Nếu doanh nghiệp của bạn đang cần tư vấn tính toán tải trọng nâng phù hợp với nhà xưởng, hãy liên hệ để được hỗ trợ kỹ thuật chi tiết và giải pháp tối ưu nhất.
