Các Bộ Phận Chính Của Hệ Thống Cầu Trục Và Vai Trò Trong Vận Hành Công Nghiệp

VKLIFT – luôn sẵn sàng đồng hành với mọi doanh nghiệp trên toàn quốc

     Trong môi trường sản xuất hiện đại, việc tối ưu quy trình nâng hạ và vận chuyển vật liệu nội bộ là yếu tố then chốt quyết định năng suất và hiệu quả vận hành. Chính vì vậy, việc tìm hiểu các bộ phận chính của hệ thống cầu trục không chỉ giúp doanh nghiệp hiểu rõ cấu tạo thiết bị mà còn hỗ trợ lựa chọn giải pháp phù hợp với đặc thù nhà xưởng.

     Một hệ thống cầu trục công nghiệp hoàn chỉnh không đơn thuần là một thiết bị nâng hạ, mà là sự kết hợp đồng bộ giữa kết cấu thép chịu lực, cơ cấu nâng hạ, hệ thống di chuyển, tủ điện điều khiển và các thiết bị an toàn. Mỗi thành phần trong cấu tạo cầu trục đều đảm nhiệm một chức năng riêng biệt nhưng liên kết chặt chẽ để đảm bảo quá trình vận hành ổn định, chính xác và an toàn tuyệt đối.

     Thực tế cho thấy, nhiều doanh nghiệp chỉ quan tâm đến tải trọng nâng mà chưa thực sự hiểu sâu về các bộ phận cầu trục và vai trò của từng hệ thống thành phần. Điều này có thể dẫn đến việc lựa chọn sai thiết bị, phát sinh chi phí bảo trì lớn hoặc thậm chí gây mất an toàn lao động. Do đó, việc nắm rõ các bộ phận chính của hệ thống cầu trục sẽ giúp doanh nghiệp:

• Đánh giá đúng khả năng chịu tải và độ bền kết cấu

• Lựa chọn thiết bị nâng hạ công nghiệp phù hợp với môi trường làm việc

• Tối ưu chi phí đầu tư và vận hành dài hạn

• Đảm bảo tiêu chuẩn an toàn kỹ thuật theo quy định

     Dưới góc nhìn của chuyên gia trong ngành cầu trục nâng hạ, bài viết này sẽ phân tích chi tiết từng thành phần trong các bộ phận chính của hệ thống cầu trục, từ kết cấu thép chịu lực, palang nâng hạ, hệ thống ray di chuyển đến tủ điện điều khiển và thiết bị an toàn. Qua đó, doanh nghiệp có thể hiểu rõ nguyên lý phối hợp giữa các bộ phận và đưa ra quyết định đầu tư chính xác, hiệu quả hơn trong hoạt động sản xuất công nghiệp.

     1. TỔNG QUAN VỀ HỆ THỐNG CẦU TRỤC CÔNG NGHIỆP

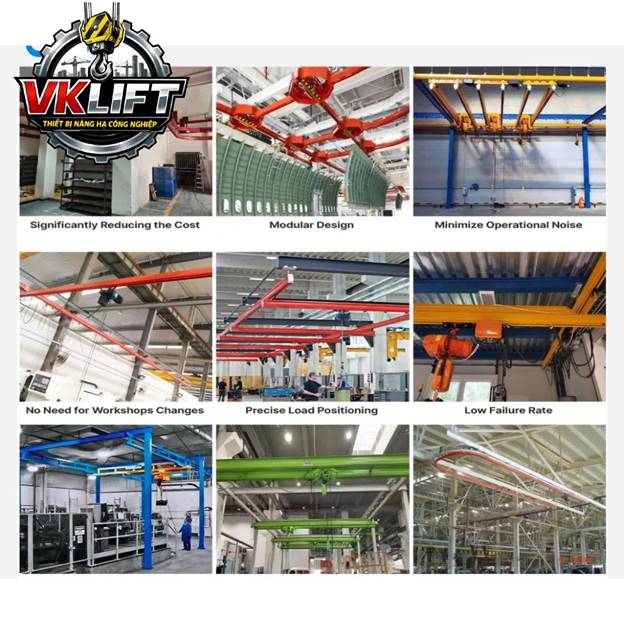

VKLIFT- Tổng hợp các cầu trục trong công nghiệp

     1.1. Khái Niệm HỆ THỐNG CẦU TRỤC Là Gì?

     Hệ thống cầu trục là tổ hợp thiết bị nâng hạ hoạt động theo cơ chế di chuyển trên cao, bao gồm kết cấu thép chịu lực, cơ cấu nâng hạ và hệ thống điều khiển điện. Toàn bộ hệ thống được thiết kế để nâng, hạ và di chuyển tải trọng theo phương ngang và phương dọc trong không gian nhà xưởng.

     Một cấu tạo cầu trục tiêu chuẩn thường bao gồm:

• Dầm chính (Main Girder)

• Dầm biên (End Carriage)

• Palang nâng hạ

• Hệ thống ray chạy

• Tủ điện điều khiển

• Thiết bị an toàn

     Hiện nay, tải trọng của hệ thống cầu trục công nghiệp phổ biến dao động từ 1 tấn đến trên 100 tấn, tùy theo nhu cầu sản xuất. Khẩu độ có thể đạt từ 5m – 40m, phù hợp với nhiều quy mô nhà xưởng khác nhau.

     1.2. Vai Trò Của THIẾT BỊ NÂNG HẠ CÔNG NGHIỆP Trong Nhà Máy

     Trong môi trường sản xuất, việc vận chuyển thủ công không còn đáp ứng được yêu cầu về năng suất và an toàn. Khi ứng dụng hệ thống cầu trục, doanh nghiệp có thể:

•  Tăng năng suất vận chuyển vật liệu lên 30–50% so với phương pháp thủ công

•  Giảm chi phí nhân công dài hạn

•  Hạn chế rủi ro tai nạn lao động

•  Tối ưu không gian nhà xưởng nhờ hệ thống di chuyển trên cao

     Đặc biệt trong các lĩnh vực như cơ khí chế tạo, thép kết cấu, đóng tàu, sản xuất bê tông… thiết bị nâng hạ công nghiệp là yếu tố bắt buộc để đảm bảo tiến độ và hiệu quả vận hành.

     1.3. Phân loại cơ bản: Cầu Trục Dầm Đơn – Dầm Đôi.

     - Dựa vào cấu tạo cầu trục, hệ thống được chia thành hai loại chính:

     ✔ Cầu trục dầm đơn

• Sử dụng 1 dầm chính

• Phù hợp tải trọng nhỏ và trung bình (1–15 tấn)

• Chi phí đầu tư thấp

• Phù hợp nhà xưởng vừa và nhỏ

     ✔ Cầu trục dầm đôi

• Sử dụng 2 dầm chính song song

• Tải trọng lớn (trên 20 tấn đến 100 tấn+)

• Độ ổn định cao

• Thường dùng trong ngành công nghiệp nặng

     Việc lựa chọn đúng loại hệ thống cầu trục công nghiệp sẽ ảnh hưởng trực tiếp đến hiệu quả vận hành và chi phí đầu tư lâu dài.

     1.4. Các nhóm bộ phận chính của hệ thống cầu trục.

     Để hiểu rõ các bộ phận chính của hệ thống cầu trục, có thể chia thành 4 nhóm chính:

• •  Nhóm cơ khí

     Bao gồm dầm chính, dầm biên, bánh xe, ray chạy – quyết định khả năng chịu tải và độ bền kết cấu.

• • Nhóm nâng hạ

     Palang điện, motor nâng, hộp giảm tốc – trực tiếp thực hiện chức năng nâng hạ vật nặng.

• • Nhóm điện – điều khiển

     Tủ điện, biến tần, tay bấm điều khiển, remote từ xa – đảm bảo vận hành chính xác.

• • Nhóm an toàn

     Công tắc hành trình, giới hạn quá tải, phanh điện từ – bảo vệ người và thiết bị.

     Sự phối hợp đồng bộ giữa các nhóm này quyết định tuổi thọ và hiệu suất của hệ thống cầu trục.

     1.5. Vì Sao doanh nghiệp cần hiểu rõ cấu tạo trục trước khi đầu tư?

     Thực tế cho thấy, hơn 60% sự cố kỹ thuật trong quá trình vận hành xuất phát từ việc lựa chọn sai cấu hình hoặc không hiểu rõ cấu tạo cầu trục ngay từ đầu.

     Việc nắm rõ các bộ phận chính của hệ thống cầu trục sẽ giúp doanh nghiệp:

• Tính toán chính xác tải trọng nâng phù hợp

• Lựa chọn đúng công suất motor và kết cấu thép

• Giảm chi phí sửa chữa về lâu dài

• Đảm bảo tuân thủ tiêu chuẩn an toàn kỹ thuật

     Đầu tư đúng ngay từ đầu không chỉ giúp tối ưu ngân sách mà còn tăng tuổi thọ thiết bị lên 10–15 năm nếu được vận hành và bảo trì đúng cách.

     2. KẾT CẤU THÉP CHỊU LỰC: DẦM CHÍNH VÀ DẦM BIÊN

     Trong các bộ phận chính của hệ thống cầu trục, nhóm kết cấu thép cầu trục đóng vai trò quyết định đến khả năng chịu tải, độ ổn định và tuổi thọ toàn bộ thiết bị. Nếu ví cơ cấu nâng hạ là “trái tim”, thì dầm cầu trục chính là “bộ khung xương” chịu lực cốt lõi.

     Một hệ thống được thiết kế đúng chuẩn có thể đạt tuổi thọ 10–15 năm, trong khi kết cấu gia công sai kỹ thuật có thể giảm còn 5–7 năm, thậm chí xuất hiện nứt dầm, võng dầm chỉ sau vài năm vận hành.

     Bảng 1: So sánh các loại dầm cầu trục

     Bảng 2: Thông số kỹ thuật kết cấu thép cầu trục

​​​​​​

     3. CƠ CẤU NÂNG HẠ TRUNG TÂM: PALANG VÀ MÓC CẨU

VKLIFT- Bộ phận của hệ thống cầu trục

     3.1. Palang Là Gì? Vai Trò Trong Toàn Hệ Thống

     Palang cầu trục là thiết bị nâng được lắp đặt trên dầm chính, hoạt động nhờ motor nâng kết hợp với hệ thống truyền động để kéo hoặc nhả cáp/xích.

     Trong cơ cấu nâng hạ, palang có nhiệm vụ:

• Nâng và hạ vật nặng theo phương thẳng đứng

• Phối hợp với hệ thống di chuyển để đưa tải đến vị trí mong muốn

• Đảm bảo tốc độ nâng ổn định và an toàn

     Hiện nay, tải trọng palang cầu trục phổ biến từ 1 tấn đến 50 tấn, tùy theo cấu hình và thiết kế của hệ thống.

     3.2. Phân Loại Phổ Biến: Palang Điện Cáp Và Palang Xích

     Tùy theo nhu cầu sử dụng, cơ cấu nâng hạ thường sử dụng hai loại chính:

     ✔ Palang điện cáp

• Sử dụng dây cáp thép

• Phù hợp tải trọng trung bình đến lớn

• Hoạt động êm, độ bền cao

• Thường dùng trong nhà máy sản xuất công nghiệp

     ✔ Palang xích

• Sử dụng xích tải hợp kim

• Phù hợp tải trọng nhỏ và không gian hẹp

• Thiết kế gọn nhẹ

• Thích hợp xưởng cơ khí vừa và nhỏ

     Việc lựa chọn đúng palang cầu trục giúp tối ưu chi phí đầu tư và tuổi thọ thiết bị.

     3.3. Cấu Tạo Cơ Bản Của Cơ Cấu Nâng Hạ

     Một palang cầu trục tiêu chuẩn thường bao gồm:

• Motor nâng: chuyển đổi điện năng thành cơ năng

• Tang cuốn cáp hoặc bánh xích

• Hộp giảm tốc

• Hệ thống phanh điện từ

• Bộ giới hạn tải trọng

     Trong đó, motor nâng và hộp giảm tốc đóng vai trò quyết định tốc độ nâng, thường dao động từ 4–12 m/phút tùy cấu hình kỹ thuật.

     3.4. Móc Cẩu, Dây Cáp Thép Và Giới Hạn Tải Trọng

     Móc cẩu và dây cáp thép là bộ phận tiếp xúc trực tiếp với tải trọng.

• Dây cáp thường được chế tạo từ thép cường lực cao

• Móc cẩu có chốt an toàn chống tuột tải

• Hệ thống giới hạn quá tải giúp bảo vệ cơ cấu nâng hạ

     Việc kiểm tra định kỳ các bộ phận này giúp giảm thiểu rủi ro và kéo dài tuổi thọ của palang cầu trục.

     3.5.  Tiêu Chí Lựa Chọn Palang Phù Hợp Công Suất Nhà Xưởng

     Khi lựa chọn palang cầu trục, doanh nghiệp cần cân nhắc:

• Tải trọng nâng tối đa

• Tần suất vận hành trong ngày

• Chiều cao nâng yêu cầu

• Môi trường làm việc (bụi, ẩm, hóa chất…)

• Sự đồng bộ với toàn bộ hệ thống cầu trục

     Việc lựa chọn đúng cơ cấu nâng hạ không chỉ giúp thiết bị hoạt động ổn định mà còn tiết kiệm chi phí bảo trì trong dài hạn.

     4. HỆ THỐNG DI CHUYỂN VÀ RAY CHẠY CẦU TRỤC

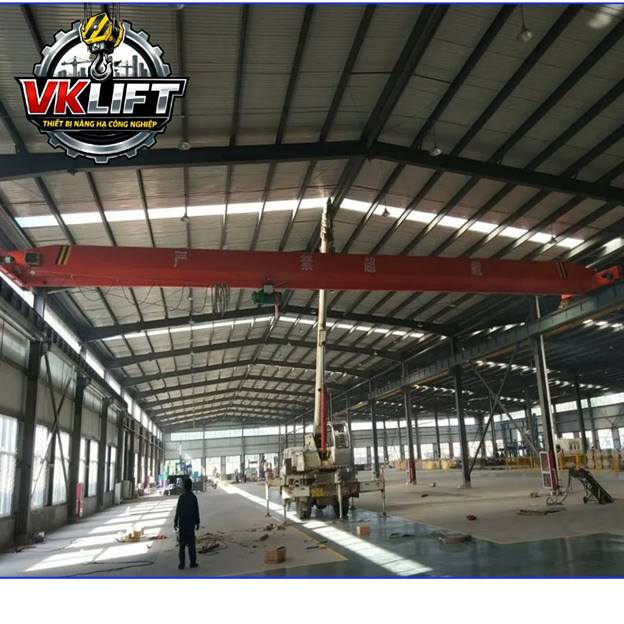

VKLIFT- Hệ thống cầu trục thi công và di chuyển trong xưởng

     4.1. Cơ Chế Di Chuyển Dọc Nhà Xưởng

     Hệ thống di chuyển cầu trục hoạt động dựa trên cơ chế bánh xe lăn trên ray cầu trục được lắp đặt cố định trên dầm đỡ hoặc cột nhà xưởng.

     Khi vận hành, motor truyền động sẽ quay bánh xe, giúp toàn bộ cầu trục di chuyển với tốc độ trung bình từ 10–40 m/phút, tùy cấu hình kỹ thuật.

     Cơ chế này giúp:

• Phủ kín toàn bộ không gian làm việc

• Tối ưu diện tích nhà xưởng

• Tăng hiệu suất vận chuyển nội bộ lên 30–50%

     4.2. Motor Di Chuyển Và Hộp Số Truyền Động

     Một hệ thống di chuyển cầu trục tiêu chuẩn bao gồm:

• Motor di chuyển công suất phù hợp tải trọng

• Hộp giảm tốc

• Khớp nối truyền động

• Bánh xe cầu trục bằng thép hợp kim chịu mài mòn cao

     Motor thường được thiết kế để hoạt động liên tục trong môi trường công nghiệp nặng, với chu kỳ làm việc đạt A3 – A5 theo tiêu chuẩn kỹ thuật.

     4.3. Hệ Thống Ray Chạy Và Tiêu Chuẩn Lắp Đặt

     Ray cầu trục là bộ phận quyết định độ chính xác và độ bền của toàn hệ thống.

Một số tiêu chuẩn quan trọng khi lắp đặt:

• Độ sai lệch tim ray ≤ 2mm/10m chiều dài

• Cao độ hai ray không chênh lệch quá 5mm

• Liên kết ray chắc chắn với dầm đỡ

     Việc lắp đặt đúng tiêu chuẩn giúp hệ thống di chuyển cầu trục vận hành êm ái và kéo dài tuổi thọ lên trên 10–15 năm.

     4.4. Yếu Tố Ảnh Hưởng Đến Độ Ổn Định Khi Vận Hành

     Một số yếu tố tác động trực tiếp đến độ ổn định của ray cầu trục và bánh xe cầu trục gồm:

• Chất lượng vật liệu ray

• Độ đồng tâm giữa các bánh xe

• Tải trọng vượt quá thiết kế

• Môi trường làm việc (bụi, ẩm, rung động)

     Nếu thiết kế và thi công đúng kỹ thuật, độ rung lắc khi vận hành sẽ được giảm xuống mức tối thiểu, đảm bảo an toàn cho người lao động.

     4.5. Các Lỗi Thường Gặp Khi Lắp Đặt Sai Kỹ Thuật

     Lắp đặt không đúng tiêu chuẩn có thể gây ra:

• Mòn lệch bánh xe cầu trục

• Trượt ray hoặc kẹt ray

• Tăng tiếng ồn và rung lắc

• Giảm tuổi thọ motor di chuyển

     Thực tế cho thấy, hơn 40% sự cố vận hành cầu trục có nguyên nhân từ việc thi công ray cầu trục không đạt chuẩn kỹ thuật.

     5.  HỆ THỐNG ĐIỆN, ĐIỀU KHIỂN VÀ THIẾT BỊ AN TOÀN

VKLIFT- Bộ điều khiển cầu trục từ xa

     5.1. Tủ Điện Cầu Trục Gồm Những Gì?

     Một tủ điện cầu trục tiêu chuẩn thường bao gồm:

• Aptomat tổng

• Biến tần điều khiển tốc độ

• Contactor đóng ngắt

• Relay bảo vệ quá tải

• Bộ điều khiển trung tâm

     Hệ thống điện thường hoạt động ở điện áp 3 pha 380V, phù hợp tiêu chuẩn nhà xưởng công nghiệp tại Việt Nam.

     5.2. Biến Tần, Contactor Và Relay Bảo Vệ

• Biến tần giúp điều chỉnh tốc độ nâng và di chuyển, giảm sốc tải

• Contactor đảm bảo đóng/ngắt mạch an toàn

• Relay bảo vệ ngăn chặn quá tải và ngắn mạch

     Việc sử dụng biến tần có thể giảm hao mòn cơ khí tới 20–30%, tăng tuổi thọ thiết bị.

     5.3.  Hệ Thống Cấp Điện: Ray Điện An Toàn Và Cáp Dẹt

     Nguồn điện cấp cho hệ thống cầu trục thường thông qua:

• Ray điện an toàn (thanh dẫn điện kín)

• Cáp dẹt treo trên hệ trolley

     Giải pháp ray điện an toàn giúp giảm nguy cơ rò rỉ điện và phù hợp môi trường có bụi hoặc độ ẩm cao.

     5.4. Bộ Điều Khiển: Tay Bấm Và Remote Từ Xa

     Hệ thống điều khiển cầu trục phổ biến gồm:

• Tay bấm điều khiển có dây

• Remote điều khiển từ xa sóng RF

     Remote giúp người vận hành đứng cách xa tải trọng từ 20–100m, tăng mức độ an toàn và linh hoạt trong thao tác.

     5.5.  Thiết Bị An Toàn Cầu Trục

     Các thiết bị an toàn cầu trục quan trọng gồm:

• Công tắc hành trình giới hạn

• Bộ chống quá tải

• Phanh điện từ

• Còi và đèn cảnh báo

     5.6. Tầm Quan Trọng Của Hệ Thống An Toàn Trong Môi Trường Công Nghiệp

     Trong môi trường sản xuất, nơi tải trọng có thể lên đến 10–100 tấn, việc trang bị đầy đủ thiết bị an toàn cầu trục là yêu cầu bắt buộc.

     Thống kê trong ngành cho thấy, các sự cố do thiếu hệ thống bảo vệ chiếm tới 50% rủi ro tai nạn liên quan đến thiết bị nâng hạ. Do đó, đầu tư vào tủ điện cầu trục, hệ thống điều khiển cầu trục và thiết bị an toàn không chỉ là giải pháp kỹ thuật mà còn là yếu tố bảo vệ doanh nghiệp lâu dài.

     Như vậy, hệ thống di chuyển cầu trục và hệ thống điện – điều khiển là hai thành phần then chốt trong các bộ phận chính của hệ thống cầu trục, đảm bảo thiết bị vận hành ổn định, chính xác và an toàn trong môi trường công nghiệp.

     6. GIẢI PHÁP CẦU TRỤC ĐỒNG BỘ – LỰA CHỌN ĐƠN VỊ CUNG CẤP UY TÍN NHƯ VKLIFT

     Sau khi tìm hiểu đầy đủ về các bộ phận chính của hệ thống cầu trục, có thể thấy rằng mỗi thành phần – từ kết cấu thép, palang cầu trục, ray cầu trục, bánh xe cầu trục cho đến tủ điện cầu trục và thiết bị an toàn cầu trục – đều có vai trò quyết định đến hiệu suất và độ bền của toàn hệ thống.

     Một hệ thống cầu trục công nghiệp được lắp đặt đồng bộ có thể vận hành 10–15 năm, trong khi hệ thống không đạt chuẩn chỉ khoảng 5–7 năm.

     Giải pháp đồng bộ giúp:

• Giảm 30% chi phí bảo trì

• Tăng hiệu suất 40–50%

• Đảm bảo an toàn kỹ thuật

     VKLIFT – Đơn Vị Cung Cấp Và Phân Phối HỆ THỐNG CẦU TRỤC UY TÍN

     Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ công nghiệp, VKLIFT cung cấp giải pháp trọn gói:

• Tư vấn thiết kế theo tải trọng thực tế (1–100 tấn+)

• Cung cấp đầy đủ các bộ phận chính của hệ thống cầu trục đạt chuẩn kỹ thuật

• Lắp đặt ray cầu trục, căn chỉnh đồng tâm chính xác

• Tích hợp tủ điện cầu trục, hệ thống điều khiển cầu trục hiện đại

• Trang bị đầy đủ thiết bị an toàn cầu trục theo tiêu chuẩn

     Nếu doanh nghiệp của bạn đang tìm kiếm một đơn vị cung cấp hệ thống cầu trục công nghiệp chất lượng cao, hãy liên hệ ngay với VKLIFT để được tư vấn giải pháp phù hợp nhất với nhu cầu nhà xưởng
