Cẩu trục quay áp cột 3 tấn – Tối ưu không gian, nâng hạ linh hoạt

      1. Khái niệm & ứng dụng

      1.1. Định nghĩa

      Cầu trục xoay áp cột 3 tấn là một loại thiết bị nâng hạ được gắn cố định vào cột (pillar) hoặc trụ nhà xưởng; cánh Cầu (Cầu xoay) có thể quay (toàn bộ hoặc một phần) quanh trụ, kết hợp với palang hoặc tời để nâng/hạ vật nặng tới 3 tấn.

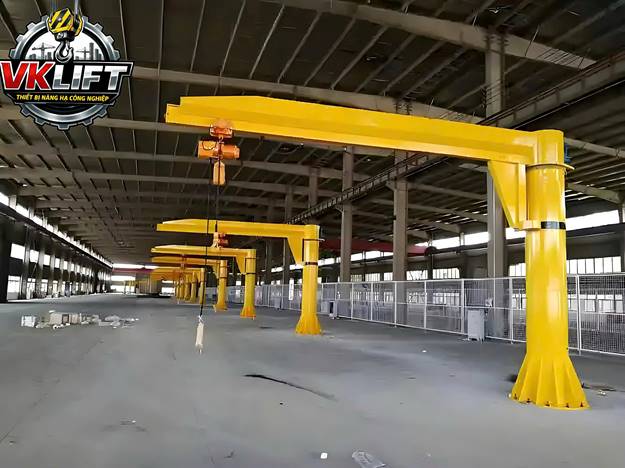

Cầu trục áp xoay cột 3 tấn tại nhà máy

      1.2. Ứng dụng:

• • Nhà máy sản xuất, gia công, lắp ráp nơi Cầu di chuyển phôi hoặc sản phẩm ở vị trí cố định quanh trụ;

  • Kho bãi, xưởng sửa chữa, các điểm Cầu nâng hạ gần cột hoặc trong không gian hạn chế;

  • Những nơi mà cầu trục lớn không phù hợp vì chi phí lớn, Cầu móng, không gian lớn; Cầu trục xoay áp cột là giải pháp tiết kiệm diện tích và chi phí.

      2. Cấu tạo & thành phần chính

Cầu trục xoay áp cột được lắp đặt bởi VNID

      Một bộ Cầu trục xoay áp cột 3 tấn thường gồm:

      Trụ (cột) : Trụ thép/cột chịu lực được cố định tại đáy móng hoặc đế cơ bản, có khả năng chịu mô men xoắn khi Cầu quay có tải.

      Cánh Cầu (dầm Cầu / Cầu xoay): Kết cấu thép dạng dầm chữ I (hoặc thép hình thích hợp); chiều dài (tầm với) tùy theo nhu cầu từ ~1 m đến ~10 m hoặc hơn, phụ thuộc khoảng cách Cầu vươn.

Dầm chính của Cầu trục xoay

      Cơ cấu quay Cầu: Có thể quay bằng tay hoặc bằng động cơ quay điện; góc quay có thể 90°, 180°, 270° hoặc đạt tới 360° (quay toàn vòng) tuỳ thiết kế

      Thiết bị nâng hạ (palang / tời / palang điện / palang xích / palang cáp): Tải trọng 3 tấn; loại nhiên liệu/điện: điện ba pha thường được sử dụng; palang điện hoặc palang xích điện phổ biến.

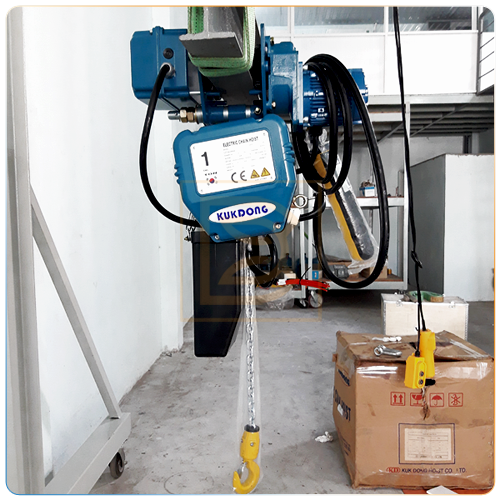

PALANG KUKDONG (TRUNG QUỐC)

PALANG VNID (VIỆT NAM)

PALANG Cáp điện của BALKANSKO-ECHO (NGA)

Hệ thống điện và điều khiển: Có bảng điều khiển/tay bấm; phần cấp nguồn, hệ thống ròng rọc/máng cáp nếu có; các thiết bị an toàn như báo quá tải, giới hạn hành trình, khóa an toàn.

Hệ thống tủ điện điều khiển

Hình ảnh hệ điện ngang dạng sâu đo được lắp đặt trên Cầu trục xoay áp tường 3 tấn

Hệ điện điện ngang dạng sâu đo hoàn chỉnh

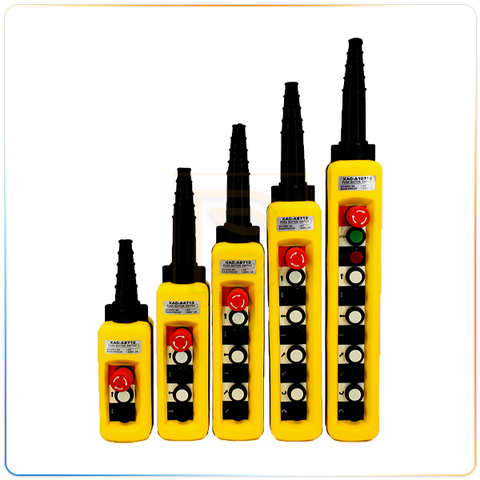

Tay bấm điều khiển

      Móng đỡ / đế: Nếu là cẩu đặt sàn (pillar base), Cầu móng bê tông đảm bảo chịu lực; nếu dùng trụ có sẵn phải tính khả năng chịu lực, ổn định cho trụ.

      3. Thông số kỹ thuật phổ biến

      Dưới đây là các thông số thường gặp để bạn có thể so sánh/đề xuất thiết kế:

      4. Ưu điểm & nhược điểm

     4.1. Ưu điểm

• Tiết kiệm diện tích: Vì cột cố định, không Cầu lắp đặt cầu trục dầm đôi, đường ray dài.

• Chi phí đầu tư & vận hành thấp hơn so với cầu trục lớn: thiết kế đơn giản, vật liệu ít hơn, cơ cấu đơn giản hơn.

• Linh hoạt trong quay + vận chuyển: có thể đưa tải đến các điểm trong bán kính quay của Cầu mà không Cầu di chuyển cầu trục lớn.

• Lắp đặt & bảo trì tương đối đơn giản so với các hệ thống lớn, nếu thiết kế hợp lý.

      4.2. Nhược điểm & hạn chế

• Giới hạn tầm với & chiều cao nâng: nếu Cầu khẩu Cầu dài + chiều cao lớn, chi phí & thiết kế móng/trụ sẽ tăng nhiều.

• Ảnh hưởng lực xoắn / mô men tại trụ & móng: khi cánh Cầu dài + tải nặng, mô men lực xoắn lên trụ rất lớn — nếu trụ hoặc móng không đủ cứng sẽ gây lắc, rung, nguy hiểm.

• Góc quay có thể bị giới hạn bởi chướng ngại vật hoặc kết cấu nhà xưởng: nếu có thiết bị, máy, cột,… xung quanh, không thể quay toàn vòng.

• Chi phí bảo dưỡng nếu phần quay / ổ bi bị hư hỏng: bộ phận quay (bearing, bánh con), khớp nối, palang — nếu sử dụng nhiều, phải bảo trì thường.

• An toàn & quy định: phải đáp ứng tiêu chuẩn thiết bị nâng, kiểm định tải trọng, đảm bảo an toàn lao động; nếu sai thiết kế có thể nguy hiểm.

      4.3. Yêu cầu thiết kế / lắp đặt / vận hành

Một số điểm quan trọng để đảm bảo sản phẩm thực sự hoạt động tốt & an toàn:

• Thiết kế kết cấu trụ và móng: phải tính toán mô men xoắn, lực ngang, tải trọng động, tải trọng khi palang + hàng ở cuối Cầu (tâm tải) — móng phải đủ lớn và chắc; nếu dùng trụ sẵn, phải kiểm tra khả năng chịu lực.

• Vật liệu thép & gia công: thép chịu lực, hàn đảm bảo, xử lý chống rỉ sét nếu dùng trong môi trường có ẩm, hóa chất,...

• Chọn palang / tời phù hợp: tốc độ nâng hạ, tốc độ di chuyển, loại palang (xích hay cáp), xuất xứ để đảm bảo độ bền và an toàn.

• Hệ thống điện & điều khiển an toàn: bao gồm nguồn điện ổn định, hệ cầu dao, bảo vệ quá tải, công tắc giới hạn hành trình, giới hạn nâng cao – hạ thấp.

• Kiểm định & bảo trì định kỳ: kiểm tra mối hàn, khớp quay, ổ bi, móng, bulông giữ, bộ phận điện,… để đảm bảo không có yếu tố nào bị hao mòn quá mức.

• Tuân thủ các tiêu chuẩn & quy định liên quan: ví dụ TCVN tại Việt Nam, tiêu chuẩn quốc tế nếu là sản phẩm nhập khẩu hoặc được sử dụng trong các môi trường ngoài Việt Nam.

Hình ảnh thực tế của Cầu trục quay áp cột VNID

      4.4. Giá cả & chi phí tham khảo

• Tại Việt Nam, giá cho Cầu trục/quay áp cột / cầu trục quay có tải 3 tấn dao động khá rộng, phụ thuộc vào khẩu độ (tầm với), chiều cao nâng, loại palang, chế độ làm việc, chi tiết thiết kế, địa điểm lắp đặt.

• Ví dụ: Cầu trục quay áp cột 3 tấn, khẩu độ khoảng 4 m, chiều cao nâng khoảng 3-4 m, sử dụng palang xích Vind Dai Viet, giá tham khảo khoảng ~ 96.300.000 VNĐ (chưa VAT) trong một trường hợp.

• Một ví dụ khác: khẩu độ 5 m, chiều cao nâng 5 m, giá ~ 136.400.000 VNĐ (chưa VAT) nếu dùng palang xích Vind Dai Viet.

• Nếu thiết bị cầu trục ngoại, hoặc các chi tiết nhập khẩu đặc biệt, hoặc thiết kế đặc biệt (tầm với dài, móng đặc biệt) thì chi phí cao hơn.

Cầu trục đã lắp đặt xong và hoạt động trơn tru

      5. Lý do chọn Cầu trục xoay áp cột 3 tấn tại VNID

      5.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

      Cầu trục xoay áp cột 3 tấn do Cầu Trục Đại Việt (VNID) cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất, đảm bảo tiêu chuẩn quốc tế.

      5.2. CO/CQ đầy đủ – Bảo hành chính hãng

      Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

      5.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

• VNID.VN có kinh nghiệm thiết kế, sản xuất Cầu trục / cầu trục với nhiều dự án đã thực hiện, hiểu rõ tiêu chuẩn kỹ thuật & an toàn.

• Chúng tôi linh hoạt trong thiết kế: có thể tùy chỉnh tầm với, chiều cao nâng, loại pa lăng, cơ cấu xoay theo yêu cầu thực tế của khách hàng.

• Cam kết sử dụng vật liệu thép chất lượng cao, gia công chính xác, kết cấu chắc chắn, kiểm định an toàn trước khi bàn giao.

• Hậu mãi tốt: bảo hành, bảo trì định kỳ, hỗ trợ kỹ thuật, đào tạo vận hành đúng cách để thiết bị vận hành ổn định và bền lâu.

      5.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

• Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D

• Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công

      5.5 Thông tin liên hệ:

• Công ty: VNID – Cautruc.vn

• Hotline: 0979670025

• Email: vnidvietnam@gmail.com

• Website: cautruc.vn

• Trụ sở công ty: Số 18, Ngõ 6, Đường Hải Bối, Xã Vĩnh Thanh, Thành phố Hà Nội
