SCH-1-1 1T/4M - Tời nâng xích điện cố định 1 cấp tốc độ

VKLIFT- Chuyên cung cấp các thiết bị nâng hạ

     Trong các khu vực sản xuất, bảo trì hoặc xử lý vật tư, không phải vị trí nâng nào cũng cần hành trình xích dài. Với những khu vực có cao độ làm việc vừa phải, việc lựa chọn tời có hành trình phù hợp giúp thiết bị gọn hơn, dễ bố trí và đáp ứng đúng nhu cầu nâng hạ.

     SCH-1-1 1T/4M là dòng tời nâng xích điện cố định 1 tấn, hành trình 4M, 1 cấp tốc độ, được sử dụng tại các điểm nâng cố định trong nhà xưởng, khu vực bảo trì và những vị trí có nhu cầu nâng hạ vật tư trong phạm vi xác định.

     Khi lựa chọn cấu hình này, không nên chỉ dựa vào chiều cao nhà xưởng. Khoảng cách từ điểm treo tời đến vị trí đặt tải, chiều cao vật nâng, không gian móc tải và vùng thao tác thực tế đều cần được tính toán để đảm bảo hành trình 4M được sử dụng hiệu quả.

     1. SCH-1-1 1T/4M phù hợp với những không gian làm việc nào?

VKLIFT- Lựa chọn thiết bị phù hợp cho từng nhà xưởng

     1.1. Đặc điểm khu vực có chiều cao nâng vừa phải

     SCH-1-1 1T/4M phù hợp với những khu vực mà khoảng nâng thực tế không yêu cầu hành trình quá dài. Đây có thể là các xưởng sản xuất, khu vực bảo trì máy móc, điểm cấp vật tư hoặc vị trí nâng được bố trí gần sàn thao tác.

     Trong những khu vực này, tời thường được lắp cố định phía trên vị trí cần nâng. Vật được đưa vào vùng thao tác, móc vào tời rồi nâng lên độ cao cần thiết để phục vụ công việc.

     Việc sử dụng hành trình 4M giúp cấu hình tập trung vào những nhu cầu nâng trong phạm vi vừa phải thay vì sử dụng một hành trình dài hơn không cần thiết.

     1.2. Khi nào hành trình 4M đáp ứng tốt nhu cầu nâng hạ?

     Để xác định hành trình 4M có phù hợp hay không, cần đo khoảng cách thực tế từ điểm treo tời đến vị trí thấp nhất mà vật cần được nâng.

     Ngoài khoảng cách này, cần tính đến chiều cao của vật nâng và khoảng không gian cần thiết để móc tải. Ví dụ, nếu tời được treo trên cao nhưng vật có kích thước lớn, phần chiều cao của vật sẽ chiếm một phần không gian nâng.

     Do đó, không nên lấy toàn bộ chiều cao nhà xưởng làm căn cứ lựa chọn hành trình. Điều quan trọng là xác định khoảng nâng thực tế cần sử dụng.

     1.3. Những công việc nên ưu tiên tời cố định 1T/4M

     Cấu hình này có thể được xem xét cho các công việc như:

• Nâng cụm linh kiện và vật tư sản xuất.

• Đưa vật tư lên bàn hoặc vị trí thao tác.

• Hỗ trợ tháo lắp thiết bị trong khu vực bảo trì.

• Nâng các cụm chi tiết máy.

• Phục vụ những điểm nâng cố định trong nhà xưởng.

     Điểm chung của các ứng dụng này là vị trí nâng tương đối ổn định và tải không cần di chuyển toàn bộ tời sang nhiều khu vực khác nhau.

     2. Phân tích cấu hình SCH-1-1 1T/4M theo điều kiện lắp đặt

     2.1. Các thông số nhận diện của SCH-1-1 1T/4M

     Các thông tin cơ bản của thiết bị gồm:

     Thông số trên giúp xác định đúng cấu hình sản phẩm. Tuy nhiên, để đưa tời vào một công trình cụ thể, cần tiếp tục kiểm tra điều kiện lắp đặt và khoảng nâng thực tế.

     Đặc biệt, tải trọng 1 tấn là thông số quan trọng nhưng không phải yếu tố duy nhất quyết định phương án. Cao độ treo, kết cấu chịu lực và vùng làm việc cũng cần được đánh giá đồng thời.

     2.2. Khoảng cách từ điểm treo đến vị trí làm việc cần được tính như thế nào?

     Một trong những bước quan trọng khi lựa chọn tời 4M là xác định chính xác cao độ làm việc.

     Có thể bắt đầu từ ba vị trí:

     Điểm treo tời → vị trí móc tải → vị trí đặt tải.

     Khoảng cách giữa các vị trí này cho biết tời cần sử dụng bao nhiêu hành trình để hoàn thành công việc.

     Ngoài ra, cần tính đến kích thước của vật nâng. Với một vật có chiều cao lớn, móc tời có thể không cần hạ sát mặt sàn nhưng vẫn phải đảm bảo vật có thể được móc và tháo ra thuận tiện.

     Việc tính toán trước giúp tránh hai tình trạng: hành trình không đủ hoặc hành trình dư quá nhiều so với nhu cầu.

     2.3. Kiểm tra kết cấu trước khi lắp tời

     Do SCH-1-1 1T/4M thuộc loại tời cố định, vị trí treo đóng vai trò trực tiếp trong phương án lắp đặt.

     Trước khi lắp cần kiểm tra:

• Khả năng chịu tải của dầm hoặc khung treo.

• Vị trí và phương án liên kết tời.

• Khoảng không gian phía dưới thiết bị.

• Khả năng tiếp cận để kiểm tra, bảo dưỡng.

• Sự phù hợp giữa kết cấu và phương án nâng.

     Không nên chỉ xác định một vị trí “có thể treo tời” mà cần đánh giá toàn bộ khu vực bên dưới. Một điểm treo phù hợp phải vừa đảm bảo điều kiện chịu lực, vừa tạo được vùng thao tác thuận tiện.

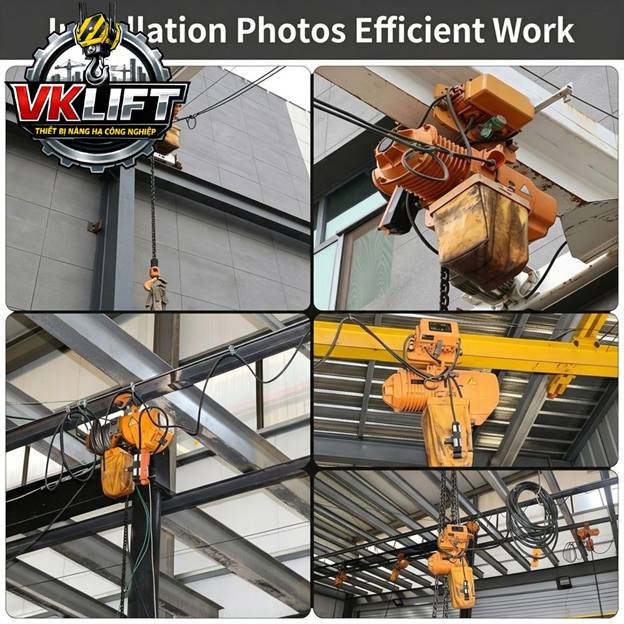

     3. Tối ưu vị trí lắp đặt tời trong nhà xưởng

VKLIFT- Tận dụng không gian nhà xưởng tối ưu

     3.1. Đặt tời tại đâu để tận dụng tối đa vùng nâng?

     Với tời cố định, vị trí lắp đặt gần như quyết định phạm vi công việc mà thiết bị có thể phục vụ.

     Do đó, nên xác định trước nơi vật nâng thường xuyên xuất hiện và vị trí cuối cùng mà vật cần được đặt xuống. Điểm treo nên nằm trong khu vực giúp quá trình móc, nâng và hạ diễn ra thuận lợi.

     Nếu tời đặt quá xa vị trí làm việc, người vận hành có thể phải kéo tải sang bên sau khi nâng. Đây không phải là cách khai thác tối ưu đối với một thiết bị được thiết kế cho điểm nâng cố định.

     3.2. Bố trí tời tại khu vực có không gian hạn chế

     Trong các nhà xưởng có nhiều máy móc, đường ống hoặc kết cấu phía trên, việc bố trí tời cần được tính toán kỹ hơn.

     Khoảng không dưới tời phải đủ để tải được nâng lên mà không va vào thiết bị xung quanh. Đồng thời, cần đảm bảo người vận hành có thể tiếp cận điểm móc và điều khiển thiết bị.

     Đối với khu vực bảo trì có diện tích nhỏ, việc đặt tời đúng vị trí có thể giúp giảm đáng kể các thao tác phụ. Thay vì phải đưa vật nâng vòng qua nhiều vị trí, tải có thể được đưa trực tiếp vào vùng nâng.

     3.3. Những yếu tố dễ bị bỏ qua khi chọn vị trí treo

     Một số yếu tố thường không được chú ý ngay từ đầu gồm:

• Vị trí đứng và thao tác của người vận hành.

• Đường di chuyển của vật trước và sau khi nâng.

• Vật cản phía trên và hai bên.

• Không gian để móc và tháo tải.

• Khả năng tiếp cận thiết bị khi cần kiểm tra.

     Một vị trí treo tốt không chỉ là vị trí có kết cấu đủ khả năng chịu lực. Đó còn phải là vị trí giúp toàn bộ quy trình nâng hạ diễn ra thuận tiện và dễ kiểm soát.

     4. Kiểm soát tải 1 tấn trong quá trình nâng hạ

     4.1. Phân biệt tải trọng danh định và tải thực tế

     Thông số 1 tấn là tải trọng danh định của tời, nhưng trước mỗi công việc vẫn cần xác định khối lượng thực tế của vật nâng.

     Bên cạnh khối lượng, cần xem xét trọng tâm, vị trí móc và trạng thái của tải. Một vật có trọng lượng phù hợp nhưng điểm móc không cân bằng vẫn có thể bị nghiêng khi bắt đầu nâng.

     Vì vậy, tải cần được chuẩn bị sao cho lực nâng truyền theo hướng phù hợp với phương làm việc của tời.

     4.2. Kiểm soát tải khi nâng trong không gian hẹp

     Tại những khu vực có nhiều máy móc, việc nâng tải cần được thực hiện có kiểm soát.

     Sau khi móc tải, nên nâng thử ở độ cao thấp để kiểm tra độ cân bằng. Nếu tải ổn định, tiếp tục nâng đến vị trí cần thiết.

     Trong quá trình này cần theo dõi khoảng cách giữa tải với các kết cấu xung quanh. Đặc biệt, không nên để tải va vào máy móc, cột, dầm hoặc đường ống trong khu vực.

     4.3. Các thao tác không nên thực hiện với tời cố định

     Tời cố định cần được sử dụng đúng phương nâng. Không nên:

• Kéo tải theo phương ngang bằng cơ cấu nâng.

• Dùng tời để kéo vật đang mắc vào kết cấu.

• Nâng tải không xác định được khối lượng.

• Tiếp tục vận hành khi phát hiện bất thường.

• Để tải va chạm liên tục với các vật thể xung quanh.

     Nếu tải không nằm đúng vùng nâng, nên điều chỉnh lại vị trí của tải hoặc phương án đưa tải vào thay vì dùng tời để kéo lệch.

     5. Những vấn đề thường gặp khi sử dụng SCH-1-1 1T/4M

VKLIFT- Giảm thiểu rủi ro cho nhà xưởng

     5.1. Chọn hành trình không phù hợp với cao độ thực tế

     Một lỗi phổ biến là lựa chọn hành trình dựa vào chiều cao nhà xưởng thay vì khoảng nâng thực tế.

     Ví dụ, nhà xưởng có chiều cao lớn không đồng nghĩa với việc vật nâng luôn cần được đưa xuống hoặc nâng lên toàn bộ khoảng không đó. Ngược lại, nếu điểm treo quá cao và vật cần được hạ xuống sâu, hành trình 4M có thể cần được kiểm tra lại về mức độ đáp ứng.

     Vì vậy, cần đo cao độ điểm treo, vị trí lấy tải và vị trí đặt tải trước khi chốt cấu hình.

     5.2. Lắp tời đúng tải nhưng sai vị trí

     Một thiết bị có tải trọng phù hợp vẫn có thể hoạt động không hiệu quả nếu vị trí treo không hợp lý.

Tình trạng thường gặp là tời nằm quá xa khu vực lấy tải, khiến người vận hành phải đưa tải vào vị trí bằng các thao tác phụ. Điều này làm quá trình nâng hạ phức tạp hơn và có thể tạo ra lực tác động không mong muốn lên tải.

     Do đó, khi lắp SCH-1-1 1T/4M, vị trí treo cần được xem xét cùng hướng di chuyển của vật nâng.

     5.3. Dấu hiệu cần dừng kiểm tra thiết bị

     Trong quá trình sử dụng, nếu xuất hiện các dấu hiệu như xích chuyển động bất thường, tiếng động khác thường, móc có dấu hiệu biến dạng hoặc cơ cấu nâng hoạt động không ổn định, cần dừng thiết bị để kiểm tra.

     Không nên bỏ qua những thay đổi nhỏ vì các bộ phận như xích, móc và cơ cấu nâng đều trực tiếp liên quan đến quá trình chịu tải.

     Việc kiểm tra sớm giúp xác định nguyên nhân trước khi thiết bị tiếp tục được đưa vào chu kỳ làm việc tiếp theo.

     6. Cầu Trục Đại Việt tư vấn SCH-1-1 1T/4M theo mặt bằng thực tế

     6.1. Xác định cao độ và khoảng nâng cần thiết

     Cầu Trục Đại Việt đánh giá cao độ điểm treo, vị trí lấy tải và vị trí đặt tải trước khi tư vấn hành trình.

     Với cấu hình SCH-1-1 1T/4M, việc xác định đúng khoảng nâng giúp khách hàng tránh lựa chọn hành trình không đáp ứng nhu cầu hoặc dư quá nhiều so với điều kiện sử dụng.

     6.2. Tư vấn phương án treo tời và vùng thao tác

     Bên cạnh tải trọng, phương án lắp đặt cũng được xem xét theo mặt bằng thực tế.

     Vị trí treo cần đảm bảo kết cấu phù hợp, đồng thời tạo đủ không gian cho móc tải, xích và vật nâng. Đường đi của tải cũng được xem xét để hạn chế những thao tác kéo lệch hoặc điều chỉnh không cần thiết.
