Tính khẩu độ cầu trục như thế nào để tối ưu chi phí và vận hành

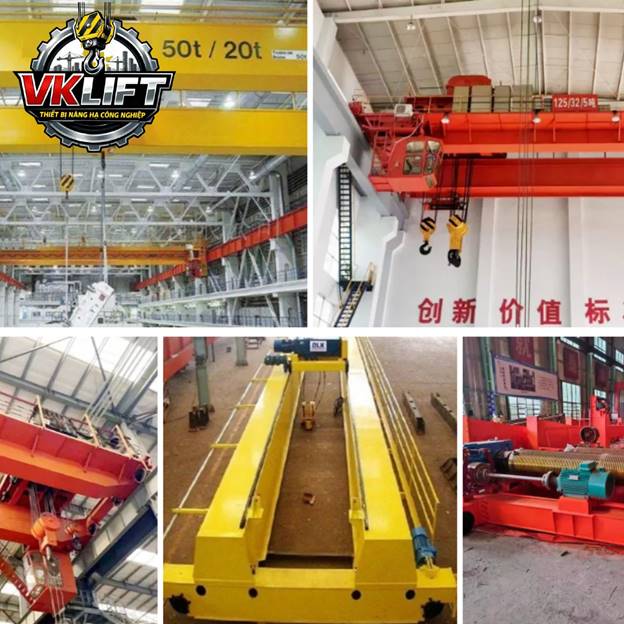

VKLIFT- Giải pháp tối ưu cho nhà xưởng về kích thước

     Trong thiết kế nhà xưởng có cầu trục, khẩu độ không chỉ là một thông số hình học mà còn là yếu tố ảnh hưởng trực tiếp đến toàn bộ hệ kết cấu, chi phí đầu tư và hiệu quả vận hành lâu dài. Trên thực tế, rất nhiều doanh nghiệp lựa chọn khẩu độ dựa trên cảm tính hoặc “làm theo công trình trước”, dẫn đến hệ quả là hoặc dư chi phí, hoặc thiếu an toàn.

     Một khẩu độ được tính đúng không chỉ giúp tối ưu vật liệu mà còn đảm bảo cầu trục vận hành mượt, hạn chế rung lắc và dễ dàng mở rộng trong tương lai. Bài viết này sẽ giúp bạn hiểu rõ cách xác định khẩu độ theo đúng tư duy kỹ thuật và kinh nghiệm thực tế.

     1. Khẩu độ cầu trục là gì và vai trò trong thiết kế

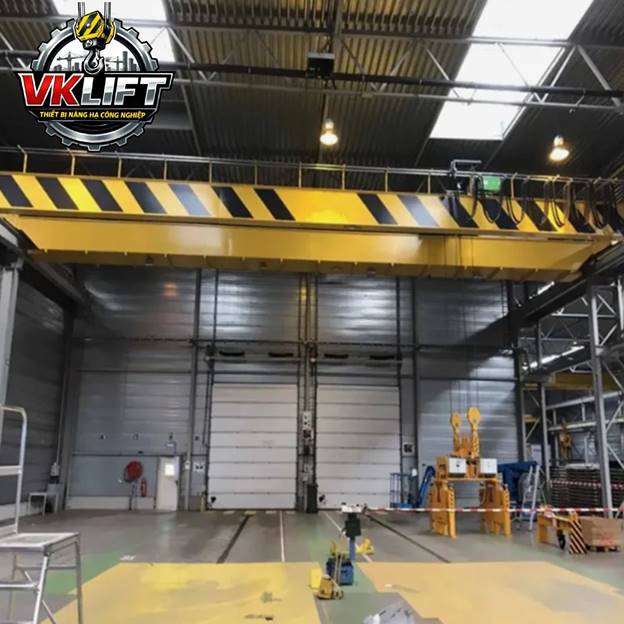

VKLIFT- Sản phẩm cầu trục chất lượng cao cho nhà xưởng

     1.1. Khái niệm khẩu độ cầu trục

     Khẩu độ cầu trục là khoảng cách tim giữa hai ray mà cầu trục di chuyển trong nhà xưởng. Đây là thông số quyết định chiều dài dầm chính và phạm vi hoạt động của thiết bị nâng hạ.

     Trong thực tế, khẩu độ không chỉ ảnh hưởng đến phạm vi làm việc mà còn liên quan trực tiếp đến:

• Độ võng của dầm cầu trục

• Ứng suất trong kết cấu thép

• Tải trọng truyền xuống cột và móng

     1.2. Những hiểu lầm phổ biến

     Một số sai lầm thường gặp trong thực tế thiết kế:

• Lấy khẩu độ bằng đúng chiều rộng nhà xưởng

• Không trừ khoảng hở an toàn hai bên

• Chọn khẩu độ theo kinh nghiệm mà không tính toán

     Thực tế, cầu trục luôn cần khoảng cách an toàn để:

• Tránh va chạm với cột và tường

• Đảm bảo không gian bảo trì

• Giảm rung lắc khi vận hành

     1.3. Tầm quan trọng trong hệ kết cấu

     Khẩu độ càng lớn thì:

• Dầm cầu trục càng dài

• Mô men uốn tăng theo cấp số nhân

• Yêu cầu thép lớn hơn

     Điều này dẫn đến chi phí tăng đáng kể. Ngược lại, nếu khẩu độ quá nhỏ:

• Không tận dụng hết không gian

• Gây khó khăn trong bố trí sản xuất

     Do đó, việc xác định khẩu độ là bài toán cân bằng giữa kỹ thuật và kinh tế.

     2. Khẩu độ cầu trục không phải là con số cố định

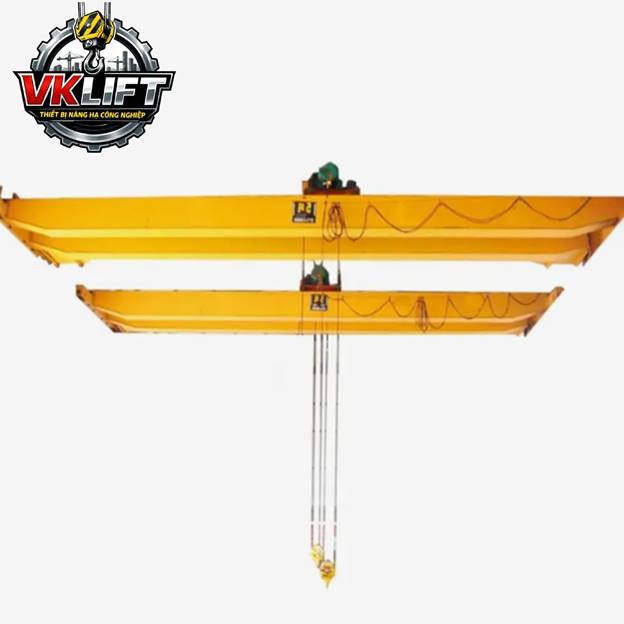

VKLIFT- Thiết kế cầu trục phù hợp với không gian theo từng nhà xưởng

     2.1. Phụ thuộc vào thiết kế nhà xưởng

     Khẩu độ luôn gắn liền với:

• Chiều rộng nhà xưởng

• Khoảng cách giữa các cột

• Kiểu kết cấu khung (khung thép tiền chế, bê tông…)

     Nếu không đồng bộ từ đầu, sẽ phát sinh điều chỉnh tốn kém.

     2.2. Không có tiêu chuẩn chung cho mọi công trình

     Không tồn tại một “khẩu độ tiêu chuẩn” áp dụng cho tất cả. Tuy nhiên, theo thực tế thi công:

• Nhà xưởng nhỏ: 10 – 15m

• Nhà xưởng trung bình: 16 – 22m

• Nhà xưởng lớn: 22 – 30m

     Các giá trị này chỉ mang tính tham khảo và cần được điều chỉnh theo từng dự án.

     2.3. Phân tích lựa chọn khẩu độ trong thực tế

     Ví dụ:

• Chọn khẩu độ 24m thay vì 18m

•  Không gian rộng hơn

•  Nhưng dầm phải tăng kích thước 20–30%

     Do đó, việc chọn khẩu độ luôn phải đi kèm bài toán tối ưu chi phí.

     3. Cách tính khẩu độ cầu trục theo từng bước

     3.1. Xác định chiều rộng nhà xưởng

     Đây là thông số đầu vào quan trọng nhất. Ví dụ:

• Nhà xưởng rộng 20m

     Cần đo theo kích thước thực tế giữa hai mép tường hoặc trục cột.

     3.2. Xác định khoảng hở an toàn

     Khoảng hở hai bên có vai trò:

• Đảm bảo an toàn vận hành

• Tránh va chạm thiết bị

• Tạo không gian bảo trì

     Giá trị thường:

• 0.5m với xưởng nhỏ

• 1 – 1.5m với xưởng lớn

     3.3. Công thức tính khẩu độ

     Khẩu độ cầu trục = Chiều rộng nhà xưởng – (khoảng hở hai bên)

     3.4. Ví dụ tính toán chi tiết

     Nhà xưởng rộng 20m:

• Khoảng hở mỗi bên: 1m

     → Khẩu độ = 20 – 2 = 18m

     Trong trường hợp cần không gian rộng hơn, có thể giảm khoảng hở nhưng phải kiểm tra an toàn

     3.5. Bảng tham khảo nhanh

     4. Các yếu tố ảnh hưởng đến khẩu độ trong thực tế

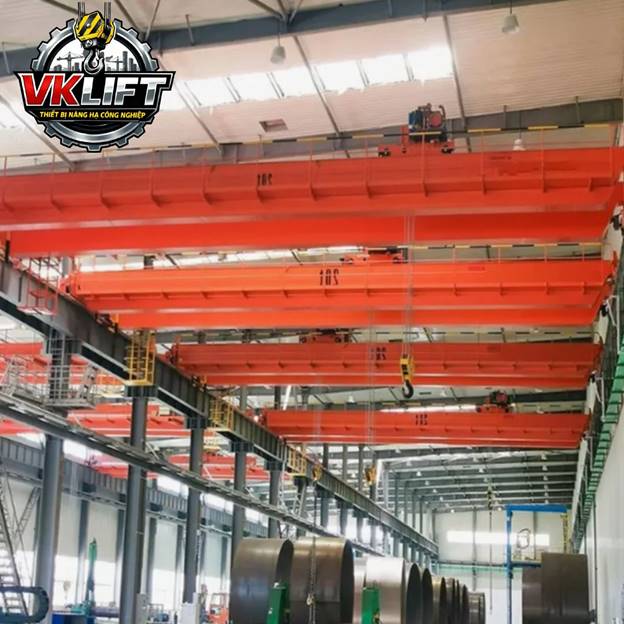

VKLIFT- Tránh được những rủi ro khi lắp đặt

     4.1. Loại cầu trục

• Dầm đơn: phù hợp khẩu độ nhỏ, chi phí thấp

• Dầm đôi: phù hợp khẩu độ lớn, chịu tải tốt

     4.2. Tải trọng nâng

     Tải trọng càng lớn:

• Dầm càng phải chịu lực lớn

• Khẩu độ cần giảm để đảm bảo an toàn

     4.3. Kết cấu nhà xưởng

     Các yếu tố ảnh hưởng gồm:

• Bước cột

• Chiều cao nhà xưởng

• Độ cứng khung

     Nếu bước cột không phù hợp, việc bố trí ray sẽ gặp khó khăn.

     4.4. Bố trí mặt bằng sản xuất

     Khẩu độ cần phù hợp với:

• Vị trí máy móc

• Lối đi xe nâng

• Luồng vận chuyển

     Nếu không tính trước, sẽ gây xung đột khi vận hành.

     4.5. Điều kiện thi công

• Nhà xưởng mới: dễ tối ưu khẩu độ

• Nhà xưởng cải tạo: bị giới hạn bởi kết cấu cũ

     5. Nên chọn khẩu độ lớn hay nhỏ

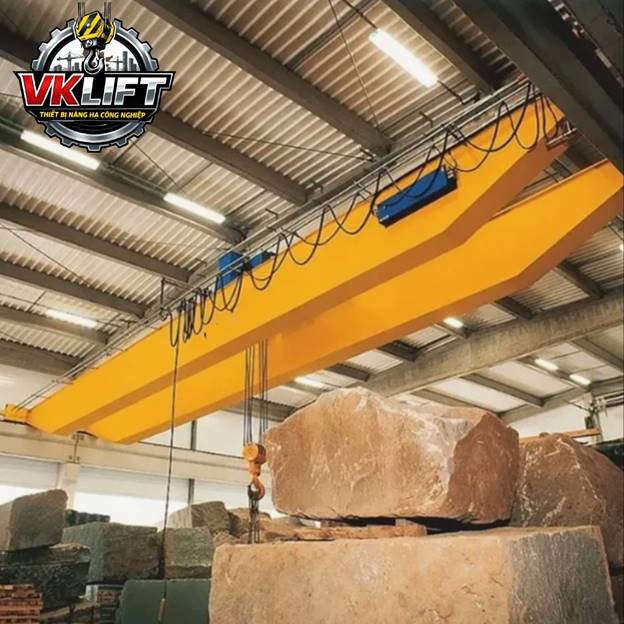

VKLIFT- Đưa ra lựa chọn phù hợp khi lắp đặt cầu trục

     5.1. Khẩu độ lớn

     Ưu điểm:

• Không gian rộng

• Dễ bố trí dây chuyền

     Nhược điểm:

• Dầm lớn hơn

• Tăng chi phí 15–25%

     5.2. Khẩu độ nhỏ

     Ưu điểm:

• Kết cấu ổn định

• Tiết kiệm chi phí

     Nhược điểm:

• Hạn chế không gian

• Khó nâng cấp

     5.3. So sánh tổng thể

     6. Sai lầm thường gặp và giải pháp tối ưu

     6.1. Sai lầm phổ biến

• Không trừ khoảng hở an toàn

• Không tính đến tải trọng thực tế

• Không đồng bộ với layout sản xuất

• Không dự phòng mở rộng

     6.2. Quy trình tối ưu khẩu độ

• Phân tích nhu cầu sử dụng thực tế

• Tính toán tải trọng và kết cấu

• Mô phỏng vận hành

• Điều chỉnh để tối ưu chi phí

     6.3. Giải pháp từ đơn vị 20 năm kinh nghiệm

     Một đơn vị chuyên sâu sẽ không chỉ tính khẩu độ mà còn tối ưu toàn bộ hệ thống:

• Đồng bộ nhà xưởng và cầu trục

• Tối ưu vật liệu

• Hạn chế phát sinh

     Kết quả có thể giúp:

• Giảm 10–20% chi phí đầu tư

• Tăng độ bền công trình

• Đảm bảo vận hành ổn định

     6.4. Giá trị mang lại

• Tối ưu diện tích sử dụng

• Tăng hiệu suất sản xuất

• Dễ dàng nâng cấp trong tương lai

     6.5. Liên hệ tư vấn

     Nếu bạn đang chuẩn bị xây dựng nhà xưởng có cầu trục, việc xác định khẩu độ đúng ngay từ đầu là yếu tố quyết định.

     Hãy liên hệ để được:

• Tư vấn miễn phí

• Đề xuất phương án tối ưu

• Báo giá nhanh theo thực tế

     Một thiết kế đúng khẩu độ không chỉ giúp tiết kiệm chi phí mà còn đảm bảo hệ thống vận hành bền vững trong nhiều năm.

•  Thông tin liên hệ của chúng tôi:

• Công ty: VNID – Cautruc.vn

• Hotline: 0979 670 025

• Email: vnidvietnam@gmail.com

• Website: cautruc.vn

• Địa chỉ: Số 18, Ngõ 6, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội

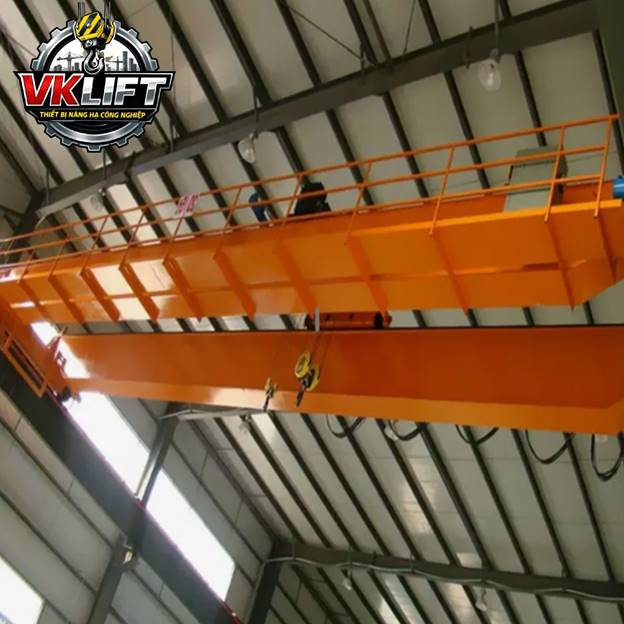

VKLIFT- Doanh nghiệp cầu trục không chỉ đảm bảo độ bền mà còn tối ưu hiệu xuất vận hành và chi phí đầu tư
