Khoảng cách dầm cầu trục bao nhiêu là hợp lý? Góc nhìn kỹ thuật từ thực tế thi công

VKLIFT- Doanh nghiệp chuyên cung cấp cầu trục cho mọi công trình

     Trong nhiều dự án nhà xưởng, câu hỏi “khoảng cách dầm cầu trục bao nhiêu là tiêu chuẩn” thường được trả lời rất nhanh bằng một con số tham khảo. Tuy nhiên, thực tế thi công cho thấy không có một con số cố định nào phù hợp cho tất cả.

     Khoảng cách dầm không đơn thuần là thông số kỹ thuật, mà là kết quả của một bài toán cân bằng giữa tải trọng, kết cấu, chi phí và cách vận hành thực tế. Nếu chọn sai, hậu quả có thể không xuất hiện ngay nhưng sẽ bộc lộ sau 1 đến 2 năm sử dụng.

     Bài viết này sẽ giúp bạn hiểu đúng bản chất vấn đề, từ đó đưa ra lựa chọn tối ưu thay vì phụ thuộc vào các “con số tiêu chuẩn” mang tính chung chung.

     1. Bài toán thực tế: Khi khoảng cách dầm không còn là con số cố định

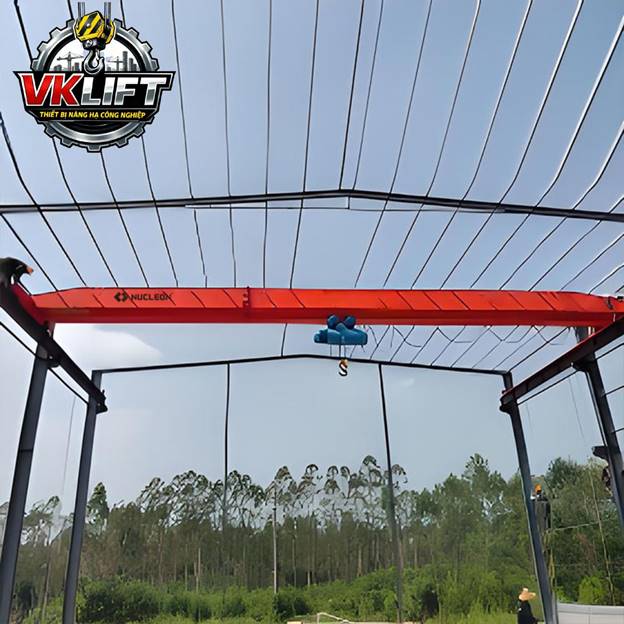

VKLIFT- Bố trí cầu trục hợp lý cho nhà xưởng

     1.1. Không tồn tại một khoảng cách “chuẩn” cho mọi nhà xưởng

     Mỗi nhà xưởng là một hệ thống riêng biệt với những đặc thù khác nhau:

• Tải trọng cầu trục có thể từ 2 tấn đến 50 tấn

• Tần suất hoạt động khác nhau, từ gián đoạn đến liên tục

• Kết cấu nhà xưởng thay đổi theo từng thiết kế

     Do đó, việc áp dụng một khoảng cách dầm cố định cho mọi công trình là sai lầm phổ biến. Các con số như 6m, 7.5m hay 9m chỉ mang tính tham khảo ban đầu, không phải là đáp án cuối cùng.

     1.2. Một sai lệch nhỏ có thể kéo theo chi phí lớn

     Trong thực tế, chỉ cần thay đổi khoảng cách dầm từ 6m lên 8m có thể dẫn đến:

• Tăng kích thước dầm lên 20 đến 40 phần trăm

• Tăng khối lượng thép đáng kể

• Gia tăng chi phí vận chuyển và lắp đặt

     Ngược lại, nếu giảm khoảng cách xuống quá nhỏ:

• Số lượng cột tăng lên

• Chi phí móng và thi công nền tăng mạnh

     Điều này cho thấy khoảng cách dầm không chỉ là vấn đề kỹ thuật mà còn là yếu tố tài chính quan trọng.

     1.3. Góc nhìn từ các công trình thực tế

     Trong một dự án nhà xưởng cơ khí 10 tấn, chủ đầu tư chọn phương án giãn khoảng cách dầm để giảm số lượng cột. Sau khoảng 2 năm vận hành, hiện tượng võng dầm bắt đầu xuất hiện do tải động lớn hơn dự kiến.

     Ở một trường hợp khác, một nhà xưởng sản xuất nhỏ lại thiết kế dầm quá dày và khoảng cách quá ngắn. Kết quả là chi phí xây dựng tăng gần 20 phần trăm mà không mang lại lợi ích rõ ràng.

Những ví dụ này cho thấy việc chọn khoảng cách dầm cần dựa trên tính toán thực tế, không thể dựa vào kinh nghiệm cảm tính.

     2. Cách kỹ sư xác định khoảng cách dầm thay vì tra bảng

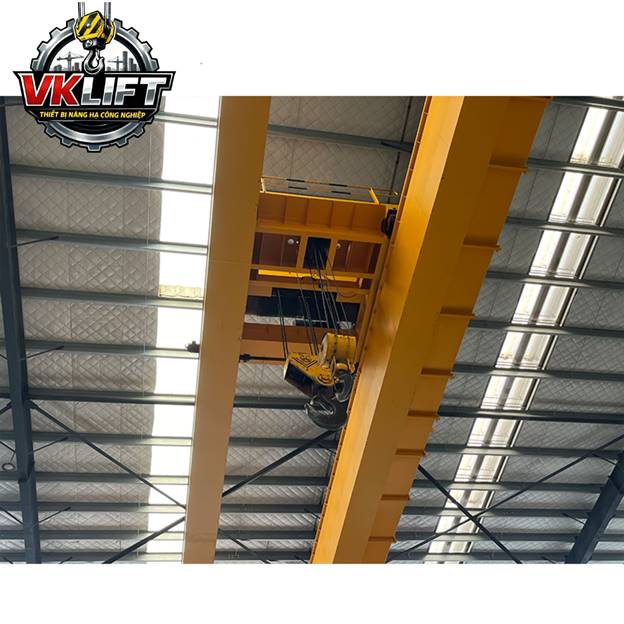

VKLIFT- Thiết kế cầu trục tối ưu hoá hiệu sất và chi phí vận hành

     2.1. Bắt đầu từ tải trọng thực tế

     Một sai lầm phổ biến là chỉ tính tải nâng danh nghĩa của cầu trục mà bỏ qua các yếu tố khác. Trong thực tế, tải tác động lên dầm bao gồm:

• Tải trọng bản thân cầu trục

• Tải nâng vật

• Tải va đập khi nâng hạ

• Tải quán tính khi phanh hoặc tăng tốc

     Tổng tải thực tế có thể lớn hơn 1.2 đến 1.5 lần so với tải tĩnh.

     2.2. Phân tích chu kỳ làm việc

     Cầu trục hoạt động càng nhiều, yêu cầu về độ ổn định càng cao:

• Nhà xưởng hoạt động nhẹ: có thể tăng khoảng cách dầm

• Nhà xưởng hoạt động liên tục: cần giảm khoảng cách để đảm bảo độ bền

     Chu kỳ làm việc là yếu tố thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến tuổi thọ kết cấu.

     2.3. Vai trò của khẩu độ nhà xưởng

     Khẩu độ càng lớn, tải trọng phân bố lên dầm càng cao. Một nguyên tắc kinh nghiệm thường được áp dụng:

• Khoảng cách dầm nằm trong khoảng 1/6 đến 1/8 khẩu độ nhà xưởng

     Ví dụ:

• Nhà xưởng rộng 24m

• Khoảng cách dầm hợp lý: khoảng 3 đến 4m

     Sau bước này, kỹ sư sẽ tiếp tục kiểm tra bằng tính toán chi tiết.

     2.4. Khi nào cần mô phỏng kết cấu

     Với các hệ thống cầu trục từ 10 tấn trở lên, việc tính toán thủ công không còn đủ chính xác. Khi đó cần sử dụng phần mềm phân tích để:

• Kiểm tra độ võng

• Đánh giá tải trọng động

• Xác định điểm yếu trong kết cấu

     Điều này giúp hạn chế rủi ro ngay từ giai đoạn thiết kế.

     3. So sánh các phương án khoảng cách dầm trong cùng một công trình

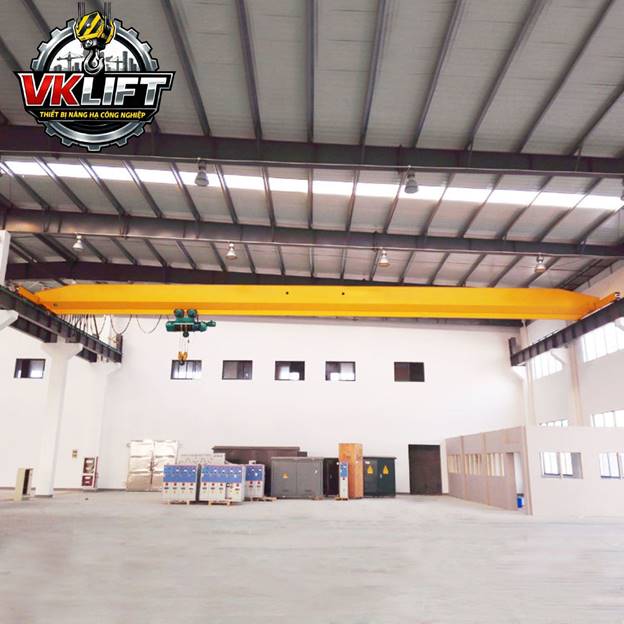

VKLIFT- Thiết kế dầm cầu trục tối ưu, phân bố tải trọng hiệu quả

     3.1. Phương án khoảng cách lớn

     Ưu điểm:

• Giảm số lượng cột

• Không gian thông thoáng

• Dễ bố trí máy móc

     Nhược điểm:

• Dầm phải lớn hơn

• Chi phí thép tăng từ 15 đến 25 phần trăm

• Độ võng lớn hơn nếu không tính toán kỹ

     3.2. Phương án khoảng cách nhỏ

     Ưu điểm:

• Dầm nhỏ hơn

• Độ ổn định cao

• Ít rung lắc

     Nhược điểm:

• Tăng số lượng móng

• Cản trở layout sản xuất

• Chi phí thi công nền tăng.

     3.3. Bảng so sánh tổng thể

     Không có phương án nào tuyệt đối tốt. Lựa chọn đúng là phương án phù hợp nhất với mục tiêu sử dụng.

     4. Những yếu tố “ẩn” khiến khoảng cách dầm thay đổi hoàn toàn

     4.1. Tải động khi cầu trục phanh

     Khi cầu trục dừng đột ngột, lực tác động lên dầm có thể tăng lên đáng kể. Nếu không tính đến yếu tố này, dầm có thể bị mỏi và giảm tuổi thọ nhanh chóng.

     4.2. Độ cứng của hệ cột

     Cột yếu sẽ làm tăng biến dạng của toàn bộ hệ thống, buộc phải giảm khoảng cách dầm để bù lại. Ngược lại, cột cứng cho phép tăng khoảng cách mà vẫn đảm bảo ổn định.

     4.3. Loại dầm sử dụng

• Dầm chữ I: giới hạn khả năng vượt nhịp

• Dầm hộp: có thể tăng khoảng cách thêm 15 đến 20 phần trăm

     Việc lựa chọn loại dầm ảnh hưởng trực tiếp đến phương án thiết kế.

     4.4. Điều kiện thi công thực tế

• Nhà xưởng xây mới: có thể tối ưu từ đầu

• Nhà xưởng cải tạo: bị giới hạn bởi kết cấu hiện có

     Trong nhiều trường hợp, khoảng cách dầm không được chọn theo ý muốn mà phải thích nghi với thực tế.

     5. Tư duy thiết kế hiện đại: tối ưu toàn hệ thống

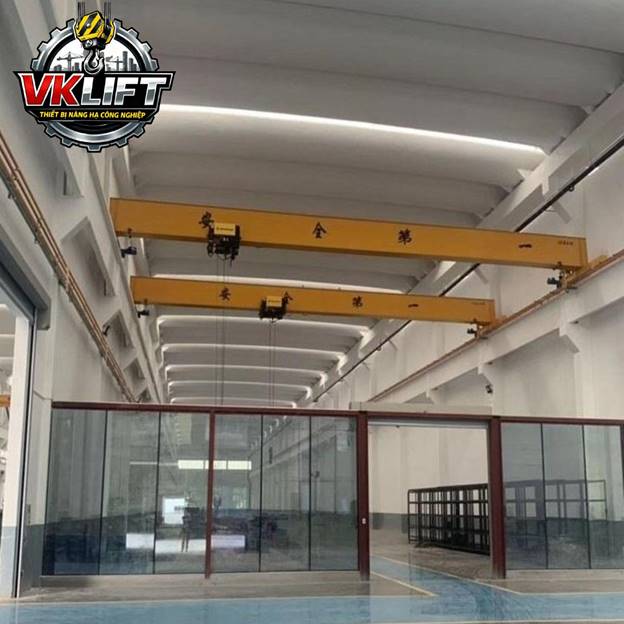

VKLIFT- Dựa theo tiêu chuẩn công nghiệp, đáp ứng yêu cầu nâng hạ liên tục và an toàn

     5.1. Sai lầm khi chỉ tối ưu riêng dầm

     Nếu chỉ tập trung giảm chi phí dầm, có thể dẫn đến:

• Tăng chi phí móng

• Giảm hiệu quả sử dụng không gian

     Tổng thể công trình vẫn trở nên đắt hơn.

     5.2. Tối ưu theo chi phí vòng đời

     Một thiết kế tốt cần tính đến:

• Chi phí xây dựng ban đầu

• Chi phí vận hành

• Chi phí bảo trì

     Khoảng cách dầm hợp lý giúp giảm chi phí sửa chữa và tăng tuổi thọ công trình.

     5.3. Kết hợp với layout sản xuất

     Khoảng cách dầm ảnh hưởng trực tiếp đến:

• Lối đi xe nâng

• Vị trí máy móc

• Khu vực lưu trữ hàng hóa

     Do đó, thiết kế dầm cần được thực hiện song song với thiết kế layout tổng thể.

     6. Giải pháp thiết kế tối ưu từ đơn vị 20 năm kinh nghiệm

     6.1. Phân tích riêng cho từng dự án

     Không có một công thức chung cho mọi công trình. Mỗi dự án cần được phân tích dựa trên:

• Tải trọng cụ thể

• Ngành nghề sản xuất

• Điều kiện mặt bằng

     6.2. Ứng dụng mô phỏng để giảm rủi ro

     Việc sử dụng phần mềm giúp kiểm tra toàn bộ hệ thống trước khi thi công, từ đó tránh các sai sót tốn kém.

     6.3. Cam kết hiệu quả thực tế

     Với kinh nghiệm hơn 20 năm, giải pháp thiết kế mang lại:

• Giảm 10 đến 25 phần trăm chi phí tổng thể

• Hạn chế tối đa phát sinh

• Đảm bảo vận hành ổn định lâu dài

     6.4. Giá trị dành cho khách hàng

     Một thiết kế đúng giúp doanh nghiệp:

• Tối ưu chi phí đầu tư

• Tăng hiệu suất sản xuất

• Dễ dàng nâng cấp trong tương lai

     6.5. Liên hệ tư vấn

     Nếu bạn đang cần xác định khoảng cách dầm cầu trục phù hợp cho nhà xưởng của mình, hãy liên hệ để được:

• Tư vấn giải pháp theo thực tế

• Đề xuất phương án tối ưu trong thời gian ngắn

• Nhận báo giá chi tiết và minh bạch

     Một lựa chọn đúng ngay từ đầu không chỉ giúp tiết kiệm chi phí mà còn tạo nền tảng vững chắc cho sự phát triển lâu dài của doanh nghiệp.

• Thông tin liên hệ của chúng tôi:

• Công ty: VNID – Cautruc.vn

• Hotline: 0979 670 025

• Email: vnidvietnam@gmail.com

• Website: cautruc.vn

• Địa chỉ: Số 18, Ngõ 6, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội

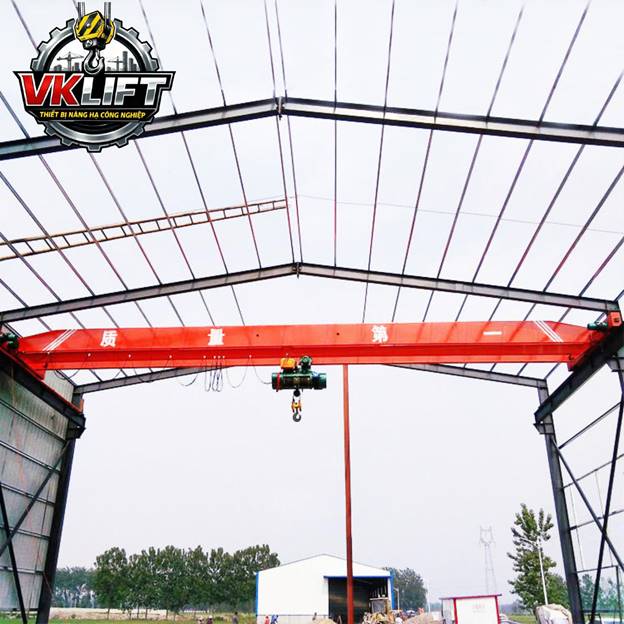

VKLIFT- Giải pháp thiết kế cầu trục chính xác cho hiệu suất ổn định
