Cầu trục là gì? Cấu tạo và nguyên lý hoạt động chi tiết.

VKLIFT – luôn sẵn sàng đồng hành với mọi doanh nghiệp trên toàn quốc

     Trong ngành công nghiệp hiện đại, việc nâng hạ và di chuyển hàng hóa tải trọng lớn đòi hỏi những thiết bị chuyên dụng có độ an toàn và chính xác cao. Trong đó, cầu trục được xem là giải pháp tối ưu nhất cho nhà xưởng, kho bãi và nhà máy sản xuất. Vậy cầu trục là gì? Cấu tạo của cầu trục gồm những bộ phận nào và nguyên lý hoạt động của cầu trục ra sao? Bài viết dưới đây sẽ giúp bạn hiểu rõ toàn diện trước khi lựa chọn lắp đặt hệ thống phù hợp cho doanh nghiệp.

     1. Cầu trục là gì? Khái niệm và vai trò trong công nghiệp

     Cầu trục là một thiết bị nâng hạ công nghiệp được lắp đặt cố định trên cao trong nhà xưởng hoặc khu sản xuất, có chức năng nâng, hạ và di chuyển hàng hóa theo phương ngang và dọc trong phạm vi làm việc xác định. Hệ thống này thường bao gồm dầm chính, dầm biên, palang nâng hạ và cơ cấu di chuyển, hoạt động bằng motor điện nhằm đảm bảo khả năng vận hành ổn định và an toàn.

     Về chức năng, cầu trục cho phép thực hiện 3 chuyển động chính gồm: nâng – hạ theo phương thẳng đứng, di chuyển ngang trên dầm và di chuyển dọc theo ray nhà xưởng. Nhờ cơ chế này, hàng hóa có thể được vận chuyển linh hoạt đến mọi vị trí trong khu vực sản xuất mà không cần sử dụng nhiều nhân công.

     Trong thực tế, cầu trục đóng vai trò quan trọng tại:

• Nhà máy cơ khí chế tạo

• Xưởng kết cấu thép

• Nhà máy sản xuất công nghiệp nặng

• Kho vận và trung tâm logistics

     Hiện nay, cầu trục có thể đáp ứng tải trọng đa dạng từ 1 tấn, 3 tấn, 5 tấn cho đến 20 tấn, 50 tấn, thậm chí trên 100 tấn trong các ngành công nghiệp nặng như luyện kim hoặc đóng tàu. Tốc độ nâng phổ biến dao động từ 5 – 20 mét/phút, giúp rút ngắn đáng kể thời gian vận chuyển nội bộ.

     Theo thống kê trong ngành sản xuất, việc ứng dụng hệ thống cầu trục có thể giúp doanh nghiệp tăng năng suất vận chuyển nội bộ lên đến 30 – 40%, đồng thời giảm đáng kể chi phí nhân công và hạn chế rủi ro tai nạn lao động. Chính vì vậy, cầu trục được xem là giải pháp nâng hạ tối ưu và gần như không thể thiếu trong các mô hình nhà xưởng hiện đại.

     2. Cấu tạo cầu trục gồm những bộ phận nào

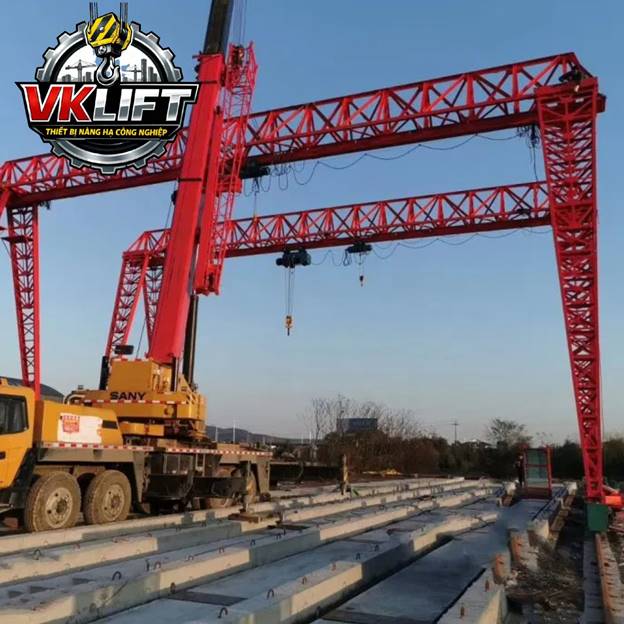

VKLIFT- Vận hành cầu trục ngoài trời

     Cấu tạo cầu trục được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo khả năng chịu tải lớn, vận hành ổn định và an toàn trong môi trường công nghiệp cường độ cao. Mỗi bộ phận đều có vai trò riêng trong việc chịu lực, truyền động và kiểm soát chuyển động của hệ thống.

     Dưới đây là các thành phần chính cấu thành nên một hệ thống cầu trục hoàn chỉnh:

     2.1. Dầm chính

     Là bộ phận chịu tải trọng chính của toàn hệ thống, được chế tạo từ thép kết cấu cường độ cao. Dầm chính quyết định trực tiếp đến khả năng nâng tải và độ bền lâu dài của cầu trục.

     2.2. Dầm biên

     Có nhiệm vụ kết nối dầm chính và giúp cầu trục di chuyển dọc theo hệ ray. Bộ phận này đảm bảo phân bổ tải trọng đều xuống hệ thống đường ray.

     2.3. Palang nâng hạ

     Là cơ cấu trực tiếp thực hiện quá trình nâng và hạ hàng hóa. Đây là bộ phận ảnh hưởng lớn nhất đến hiệu suất và độ an toàn vận hành.

     Hiện nay có hai loại phổ biến:

• Palang cáp điện

• Palang xích điện

     Palang quyết định tốc độ nâng, độ an toàn và hiệu quả làm việc.

     2.4. Hệ thống di chuyển

     Cho phép cầu trục hoạt động linh hoạt theo 3 phương: nâng – ngang – dọc, giúp tối ưu phạm vi làm việc trong nhà xưởng.

     Bao gồm:

• Cơ cấu di chuyển ngang của palang trên dầm chính

• Cơ cấu di chuyển dọc của toàn bộ cầu trục trên ray

     2.5. Hệ thống điện và điều khiển

     Đóng vai trò trung tâm điều khiển, đảm bảo hệ thống vận hành chính xác, ổn định và tích hợp các cơ chế bảo vệ an toàn.

     Gồm:

• Tủ điện trung tâm

• Tay bấm điều khiển có dây

• Điều khiển từ xa không dây

     Dưới đấy là bảng thông số kỹ thuật cơ bản của cầu trục:

     3. Nguyên lý hoạt động của cầu trục công nghiệp

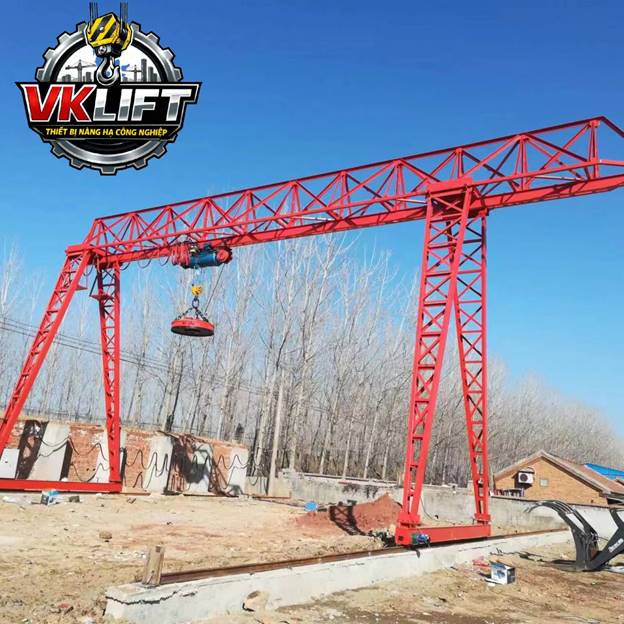

VKLIFT- Thi công và lắp đặt cầu trục

     3.1. Cơ chế vận hành tổng thể

     Nguyên lý hoạt động cầu trục công nghiệp dựa trên việc chuyển đổi điện năng thành cơ năng thông qua motor điện cầu trục, sau đó truyền lực qua hệ thống truyền động cầu trục gồm hộp giảm tốc, khớp nối và tang cuốn cáp. Hộp giảm tốc giúp tăng mô-men xoắn, đảm bảo nâng tải ổn định và hạn chế rung lắc khi vận hành.

     Ba chuyển động chính của cầu trục công nghiệp gồm: nâng – hạ tải, di chuyển ngang và di chuyển dọc. Các chuyển động này được điều khiển đồng bộ nhằm tối ưu chu trình bốc dỡ và nâng cao hiệu suất nhà xưởng.

     3.2. Phân tích 3 chuyển động và ứng dụng biến tần

     Trong thiết kế hiện đại, mỗi chuyển động được tách thành cơ cấu độc lập giúp dễ bảo trì và linh hoạt khi vận hành. Việc ứng dụng biến tần cầu trục cho phép điều chỉnh tốc độ motor mượt mà thay vì khởi động đột ngột.

     Lợi ích nổi bật:

• Giảm rung giật cơ khí

• Tăng độ chính xác khi định vị tải

• Hạn chế sốc tải, kéo dài tuổi thọ bánh răng và cáp thép

     Nhờ đó, hệ thống vận hành ổn định hơn trong môi trường sản xuất cường độ cao.

     3.3. Hệ thống truyền động và phanh an toàn

     Yếu tố quan trọng trong nguyên lý hoạt động cầu trục là phanh an toàn cầu trục. Phanh điện từ sẽ tự động kích hoạt khi mất điện, giữ tải đứng yên và ngăn rơi tự do.

     Ngoài ra, hệ thống còn tích hợp rơ-le quá tải và công tắc giới hạn hành trình nhằm bảo vệ thiết bị. Sự kết hợp giữa truyền động và cơ chế an toàn giúp cầu trục công nghiệp vận hành bền bỉ, giảm chi phí bảo trì và tối ưu hiệu quả đầu tư dài hạn.

     4. Tiêu chí lựa chọn cầu trục phù hợp cho doanh nghiệp

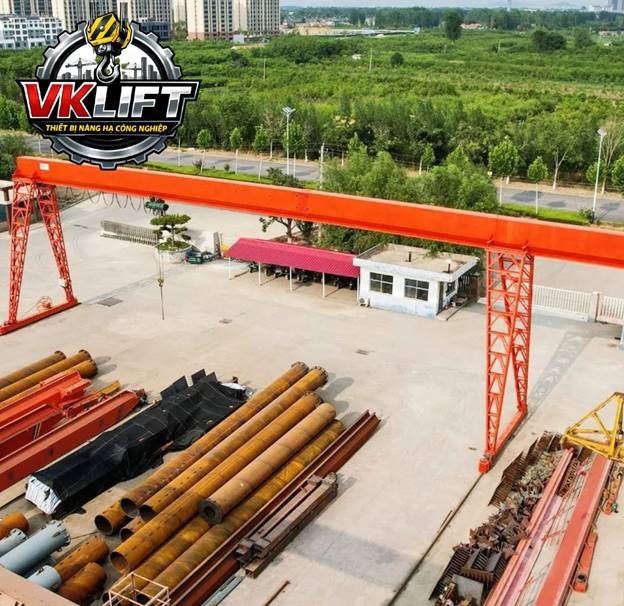

VKLIFT- Lắp đặt cầu trục trên cao

     Việc lựa chọn cầu trục công nghiệp phù hợp quyết định trực tiếp đến hiệu suất sản xuất và chi phí vận hành lâu dài. Nếu chọn sai tải trọng hoặc cấu hình, doanh nghiệp có thể đối mặt với tình trạng quá tải, hao mòn nhanh hoặc lãng phí ngân sách đầu tư.

     4.1. Xác định chính xác tải trọng nâng

     Khi chọn cầu trục nâng hạ, doanh nghiệp cần tính toán tải trọng làm việc thực tế, bao gồm cả biên độ an toàn. Không nên chọn sát mức tối đa vì điều này ảnh hưởng đến tuổi thọ motor, hộp giảm tốc và kết cấu thép.

     4.2. Khẩu độ, chiều cao nâng và không gian lắp đặt

     Khẩu độ dầm và chiều cao nâng phải phù hợp với kết cấu nhà xưởng. Việc khảo sát thực tế giúp đảm bảo lắp đặt cầu trục không ảnh hưởng đến mái, hệ thống điện và dây chuyền sản xuất hiện có.

     4.3. Tần suất vận hành & cấp làm việc

     Với môi trường hoạt động liên tục, nên lựa chọn cầu trục sử dụng motor điện công nghiệp, biến tần điều khiển tốc độ và hệ thống truyền động bền bỉ. Điều này giúp giảm rung giật, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.

     4.4. Điều kiện môi trường

     Nhà máy thép, xưởng cơ khí nặng, kho hóa chất hoặc môi trường ngoài trời sẽ yêu cầu vật liệu chống ăn mòn, hệ thống điện kín và tiêu chuẩn bảo vệ cao hơn.

     4.5. Đơn vị cung cấp và bảo hành

     Một đơn vị chuyên nghiệp sẽ tư vấn đúng cấu hình, thi công đúng kỹ thuật và đảm bảo chính sách bảo hành rõ ràng. Đây là yếu tố quan trọng để tối ưu chi phí đầu tư dài hạn.

     Lựa chọn đúng ngay từ đầu giúp doanh nghiệp khai thác tối đa hiệu quả của hệ thống cầu trục trong suốt vòng đời vận hành.

     5. Lợi ích khi lắp đặt cầu trục cho doanh nghiệp

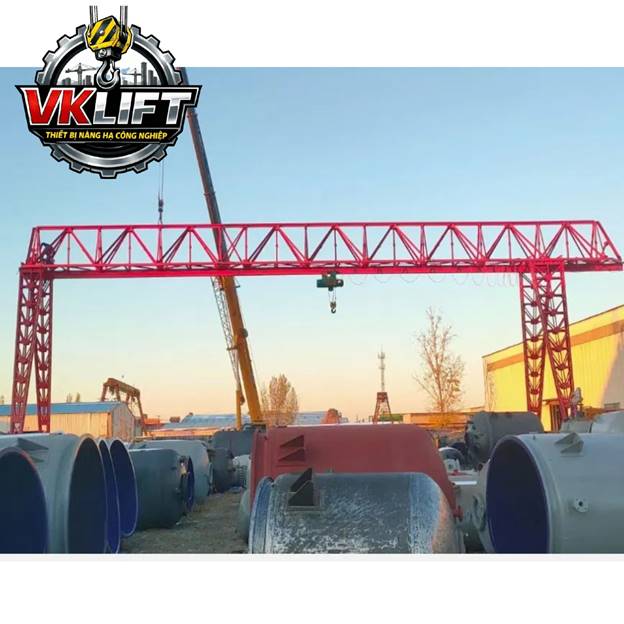

VKLIFT- Mô hình lắp đặt cầu trục

     Đầu tư cầu trục công nghiệp không chỉ là giải pháp nâng hạ, mà còn là bước nâng cấp toàn diện về năng suất, an toàn và quản trị chi phí.

     5.1.  Tăng năng suất sản xuất

     Hệ thống cầu trục nâng hạ tự động giúp rút ngắn thời gian bốc dỡ, vận chuyển nguyên vật liệu nhanh và chính xác hơn so với phương pháp thủ công. Quy trình sản xuất trở nên liên tục, hạn chế gián đoạn.

     5.2.  Giảm chi phí nhân công & rủi ro lao động

     Thay vì sử dụng nhiều nhân sự để di chuyển hàng nặng, một hệ thống cầu trục có thể xử lý tải trọng lớn chỉ với một người vận hành. Điều này giúp giảm chi phí dài hạn và hạn chế tai nạn lao động.

     5.3.Đảm bảo an toàn & ổn định kỹ thuật

     Nhờ tích hợp hệ thống phanh an toàn, cảm biến giới hạn hành trình và bảo vệ quá tải, cầu trục giúp kiểm soát rủi ro kỹ thuật và bảo vệ tài sản doanh nghiệp.

     5.4.Tối ưu không gian nhà xưởng

     Khác với xe nâng chiếm diện tích mặt sàn, cầu trục hoạt động trên cao, giải phóng không gian và tối ưu bố trí dây chuyền sản xuất.

     5.5.Tối ưu chi phí đầu tư dài hạn

     Khi được thiết kế đúng cấu hình và lắp đặt chuẩn kỹ thuật, hệ thống cầu trục có thể vận hành bền bỉ trong nhiều năm, giúp doanh nghiệp giảm chi phí sửa chữa lớn và tối ưu tổng chi phí sở hữu.

     6. VKLIFT – Đơn vị cung cấp và lắp đặt cầu trục uy tín, chuyên nghiệp

     Khi lựa chọn đơn vị cung cấp cầu trục, yếu tố quan trọng không chỉ là giá thành mà còn nằm ở năng lực kỹ thuật, kinh nghiệm thực tế và chính sách hậu mãi lâu dài. VKLIFT tự hào là đơn vị chuyên tư vấn, thiết kế và lắp đặt cầu trục công nghiệp cho nhà máy, xưởng cơ khí và hệ thống kho vận trên toàn quốc.

     Với đội ngũ kỹ sư giàu kinh nghiệm, VKLIFT thực hiện khảo sát trực tiếp tại công trình để đưa ra giải pháp tối ưu về tải trọng, khẩu độ, chiều cao nâng và cấu hình motor điện. Nhờ đó, hệ thống cầu trục được thiết kế đúng nhu cầu vận hành, đảm bảo an toàn và tiết kiệm chi phí đầu tư.

     Cam kết của VKLIFT

• Tư vấn đúng cấu hình – không phát sinh chi phí ẩn

• Thiết bị đạt tiêu chuẩn kỹ thuật và an toàn công nghiệp

• Thi công đúng tiến độ, đúng bản vẽ

• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật nhanh chóng

     Không chỉ dừng lại ở việc cung cấp thiết bị, VKLIFT đồng hành cùng doanh nghiệp trong suốt quá trình vận hành, bảo trì và nâng cấp hệ thống khi cần thiết. Đây là yếu tố giúp khách hàng tối ưu hiệu quả sử dụng và kéo dài tuổi thọ thiết bị.

     Việc lựa chọn sai cấu hình cầu trục có thể khiến doanh nghiệp tốn kém chi phí sửa chữa và nâng cấp về sau. Do đó, tư vấn đúng ngay từ đầu sẽ giúp tiết kiệm đáng kể ngân sách đầu tư..

     Đừng chờ đến khi hệ thống vận hành gặp sự cố mới tìm giải pháp.
Hãy chủ động khảo sát và lựa chọn cấu hình phù hợp ngay từ hôm nay.
